Сейчас, когда все внимание приковано к AMD, обидно, что материнские платы Mini-ITX, которые раньше привлекали толпы и оснащались популярными процессорами Intel, продаются гораздо реже и часто остаются без внимания. Как и в линейке чипсетов Socket AM5 800-й серии, у ASUS есть пара плат для LGA1851, и сегодня мы рассмотрим более бюджетный вариант — ROG Strix B860-I Gaming Wi-Fi.
Коротко о главном
За $220 она близка к конкурентам от ASRock, Gigabyte и MSI в плане премиальных опций на базе B860. Если же вам нужна поддержка разгона, то за любые варианты с Z890 в форм-факторе Mini-ITX придётся выложить значительно больше. Даже ASRock Z890I Nova Wi-Fi стоит практически столько же, сколько $300. Если же вас устраивает заблокированный множитель процессора, то ROG Strix B860-I Gaming Wi-Fi, судя по всему, удовлетворяет многим требованиям. Сможет ли она составить достойную конкуренцию?
Среди этих функций — Wi-Fi 7, Thunderbolt 4, USB 3.2 Gen 2×2, PCIe Gen 5 M.2 и поддержка графического процессора, а также 14 фаз питания, охлаждаемых большим радиатором с тепловыми трубками. Как мы уже знаем, ASUS также преуспевает в плане EFI. Означают ли его функциональность и продуманная, расширенная комплектация, что это лучший вариант для поклонников компактных устройств, желающих процессор Core Ultra 200?
Технические характеристики
| Технические характеристики | |
|---|---|
| Поддержка ЦП: | Intel Core Ultra Series 2 (Arrow Lake) |
| Конструкция питания: | Питание ЦП: 10-фазное Питание iGPU: 1 фаза VCCSA Мощность: 2 фазы VNNAON Мощность: 1 фаза |
| Чипсет: | Intel B860 |
| Интегрированная графика: | Поддерживается 1x HDMI 1x DisplayPort через USB-C |
| Память: | 2x DIMM, поддержка до 128 ГБ 2x одноранговых DDR5-9066 (OC) |
| БИОС: | 256 Мбит AMI UEFI |
| Слоты расширения: | 1 слот PCIe Gen 5 x16 (x16) |
| Хранилище: | 4x SATA 6 Гбит/с 1x M.2 (PCIe Gen 5 x4) 1x M.2 (PCIe Gen 4 x4) |
| Сетевое взаимодействие: | 1x Intel I226-V 2,5 Гбит/с Ethernet 1x MediaTek MT7925B22M Wi-Fi 7 |
| Задние порты: | Кнопка очистки CMOS 1x 2,5 Гбит/с Ethernet 1x Thunderbolt 4 40 Гбит/с (Type-C) 1x USB 3.2 Gen 2×2 20 Гбит/с (Type-C) 1x USB 3.2 Gen 2 10 Гбит/с (тип A) 3 порта USB 3.2 Gen 1 5 Гбит/с (тип A) 2x USB 2.0 (тип A) 2 разъема для антенн Wi-Fi 2 аудиоразъема 1x оптический выходной порт S/PDIF |
| Аудио: | 1x кодек Realtek ALC1220P |
| Разъемы вентилятора/термистора: | 3x 4-контактный / 1x 2-контактный |
| Форм-фактор: | Форм-фактор Mini-ITX 6,7 x 6,7 дюйма / 17 x 17 см |
| Эксклюзивные возможности: | Q-антенна Слот PCIe Q-Release Slim M.2 Q-защелка |
Упаковка и содержимое
Аксессуары с другими опциями Mini-ITX были очень кстати в этом поколении, например, в комплект входят удлинители для передней панели и разветвители USB 2.0, которые значительно упрощают сборку и обслуживание компактного ПК. В комплект входят оба этих компонента, а также два кабеля SATA, совместимая с Q-антенной Wi-Fi антенна, кабельные стяжки, брелок ROG, комплект M.2 Q-Latch, наклейки ROG и краткое руководство пользователя. Единственное, чего бы нам не хватало, — это термисторного датчика для подключения к встроенному разъёму.

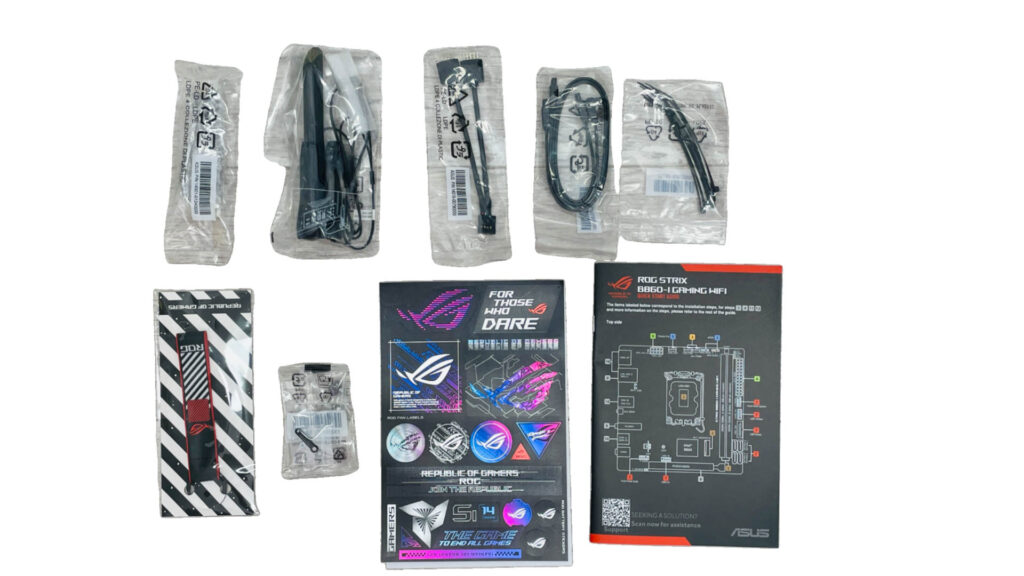

Полный список аксессуаров включает:
- 1x Краткое руководство пользователя
- 1x Wi-Fi антенна
- 2x кабеля SATA
- 1x разветвительный кабель USB 2.0
- 1x удлинительный кабель передней панели
- 1x Упаковка кабельных стяжек
- 1x M.2 Q-Latch пакет
- 1x брелок ROG
- 1 набор наклеек ROG

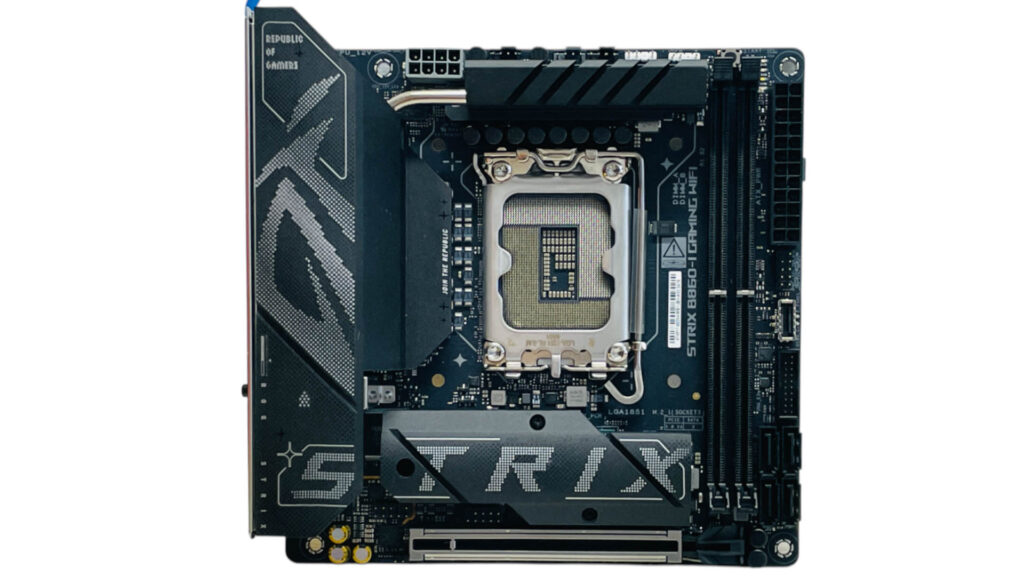

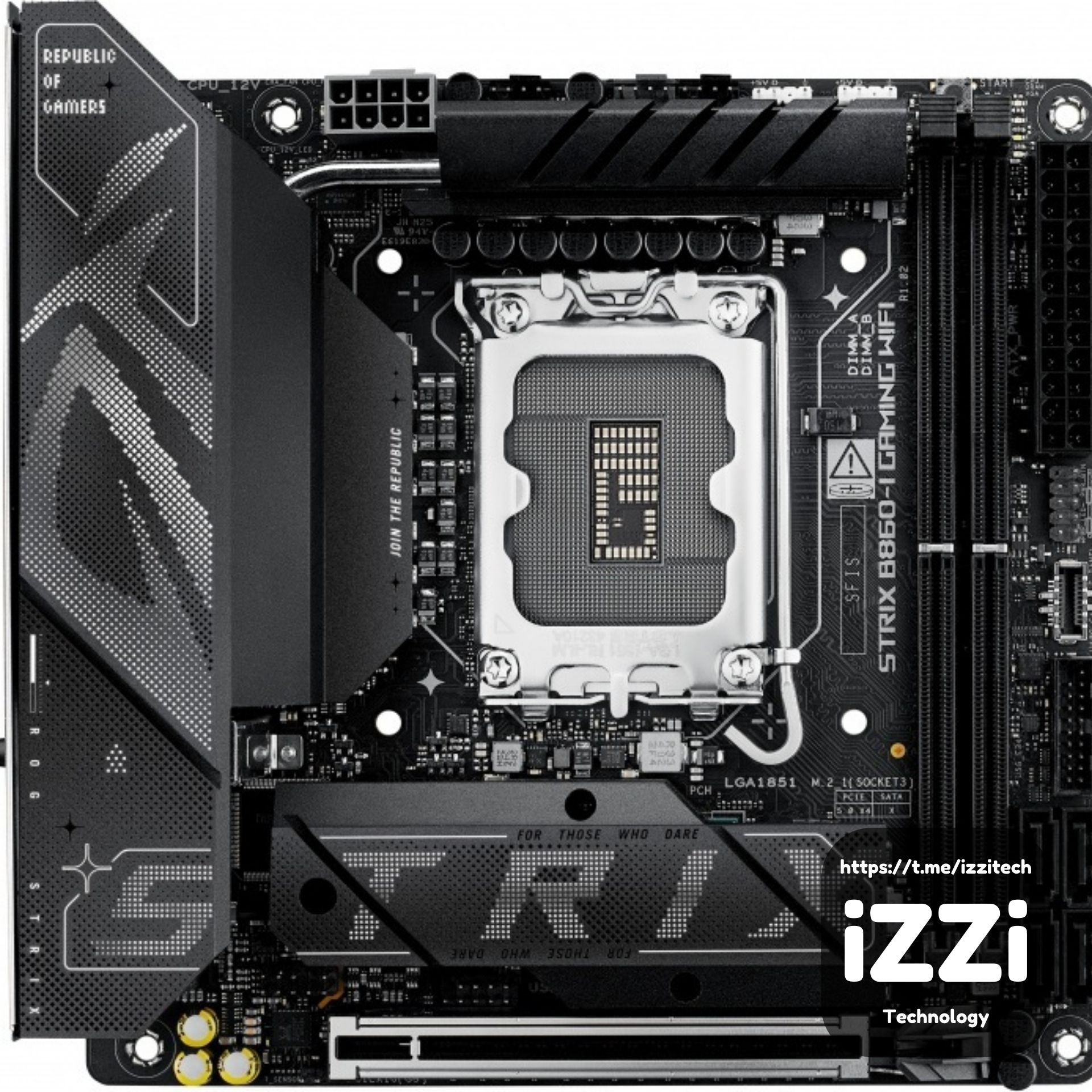

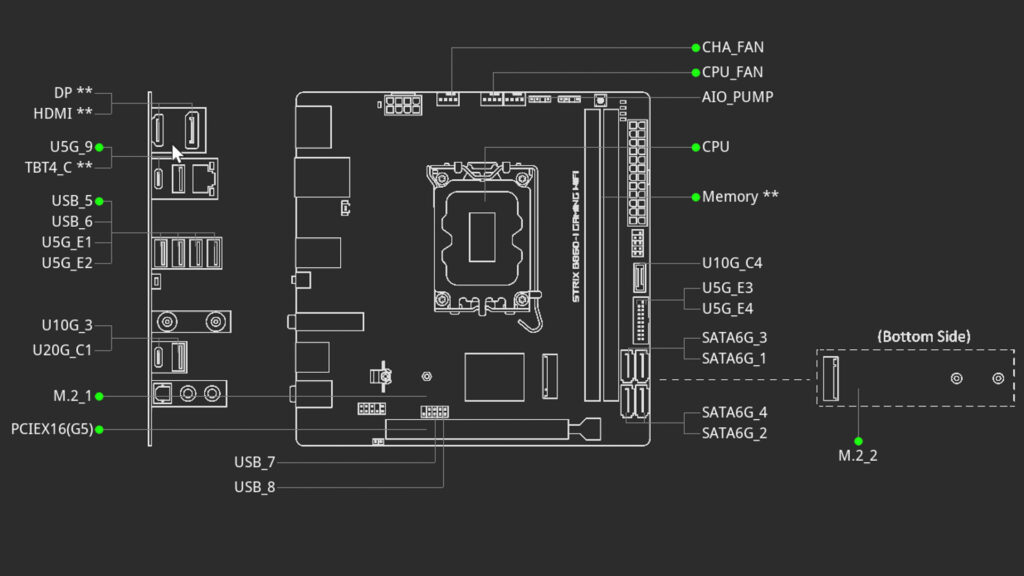

Макет платы
Вариантов расцветок Mini-ITX B860 довольно мало: чёрный вариант предлагают ASUS и ASRock, белый — Gigabyte, а титаново-серый — MSI. Мы бы сказали, что плата ASUS выглядит лучше всех, если только вам не нужен белый цвет. У неё большие радиаторы для VRM и верхнего M.2 SSD, но, к сожалению, задняя металлическая пластина, хоть и является преимуществом по сравнению с B850, не имеет термопрокладок, контактирующих с печатной платой.

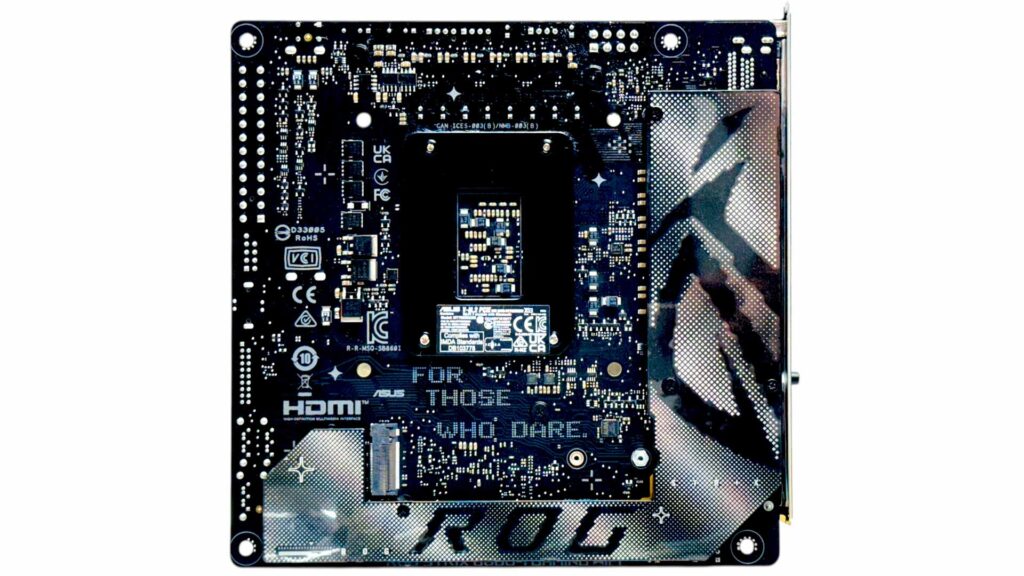

Это единая печатная плата с обычной компоновкой Mini-ITX с портами M.2 сверху и снизу, но, поскольку здесь нет двухуровневого набора дочерних плат, как у более дорогих собратьев ROG Strix, все остальные компоненты расположены на верхней стороне печатной платы, включая 14 каскадов питания и четыре порта SATA. Благодаря минимальному количеству слотов M.2 и PCIe, совместное использование полосы пропускания отсутствует.

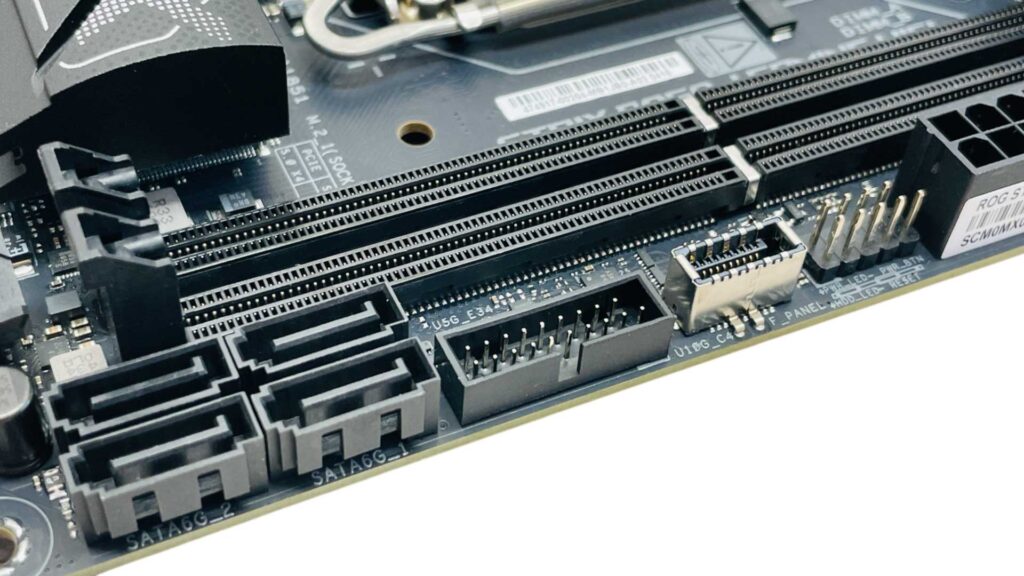

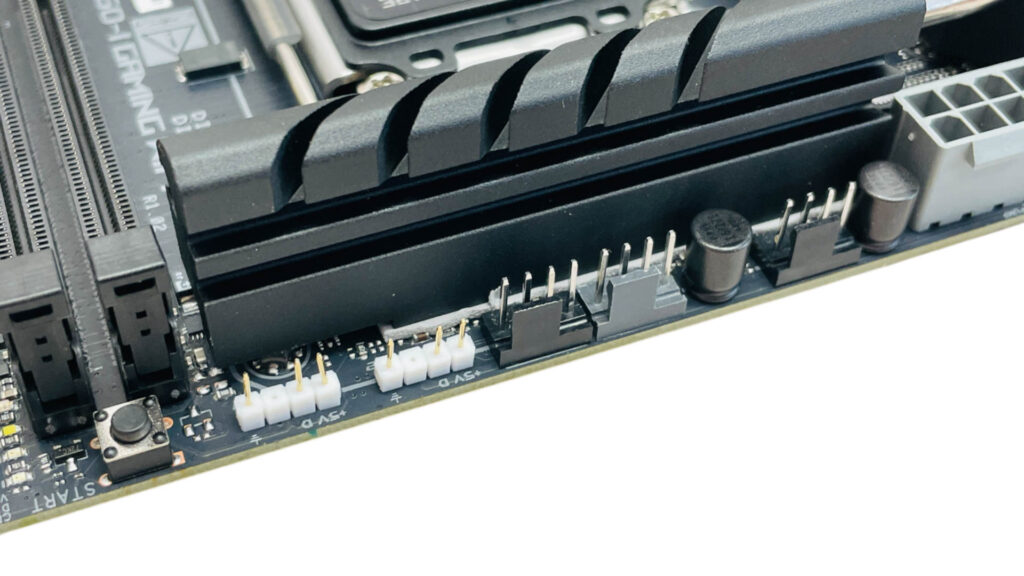

В последнее время нас баловали несколькими платами Mini-ITX с более чем тремя 4-контактными разъёмами для вентиляторов, но здесь их, как обычно, три, и каждый ограничен 12 Вт/1 А. Справедливости ради, это как у конкурента B860, но AMD B850 имеет больше возможностей как у ASUS, так и у MSI. Здесь также есть два 3-контактных разъёма ARGB, а приятным дополнением является кнопка запуска, которая полезна для проверки платы перед сборкой.
Разъём Type-C на передней панели поддерживает USB 3.2 Gen 2 со скоростью 10 Гбит/с. В идеале хотелось бы видеть здесь 20 Гбит/с и улучшенную передачу питания, а USB 3.0 был бы неприемлем, так что это самый минимум. Если вам нужно максимальное количество портов SATA, вам повезло. У этой платы вдвое больше, чем у большинства других вариантов, включая модели B860 от Gigabyte и MSI, а у ASRock Phantom Gaming B860I Lightning Wi-Fi их чуть меньше — три, хотя преимущества этого в корпусе Mini-ITX несколько ограничены.

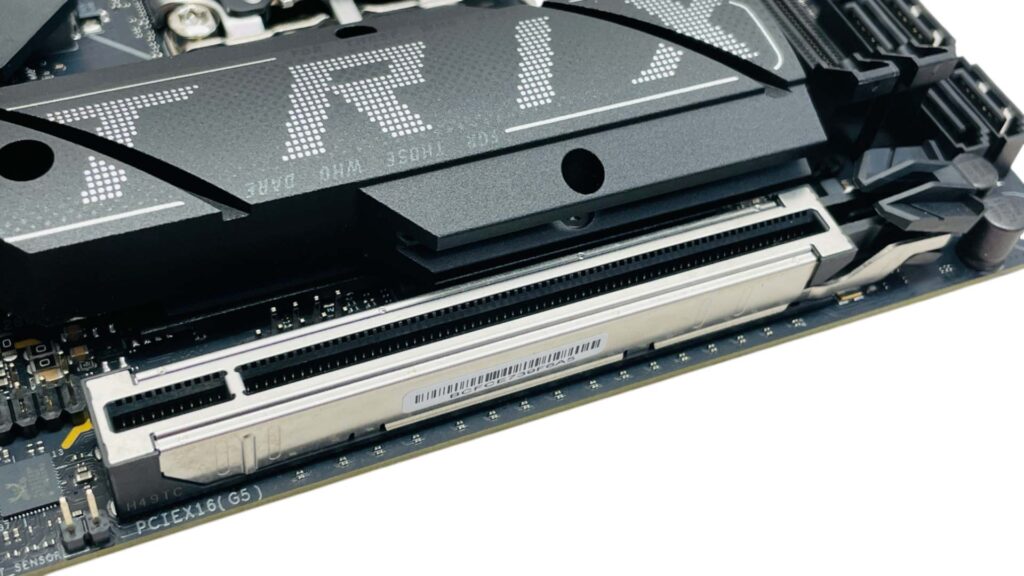

Дотянуться до рычага разблокировки слота PCIe внутри компактного ПК может быть очень сложно, и хотя мы не в восторге от метода извлечения слота ASUS, PCIe Slot Q-Release Slim, по крайней мере, избавляет от необходимости дотягиваться до этого рычага, чтобы извлечь видеокарту. Хотя в некоторых ситуациях, когда пространство вокруг видеокарты ограничено, кнопка может быть более удобным вариантом. Ещё один приятный штрих — двухконтактный разъём для термистора, который можно использовать для подключения дополнительного входа для измерения температуры, например, для управления скоростью вращения вентилятора видеокарты, твердотельного накопителя M.2 или даже охлаждающей жидкости.

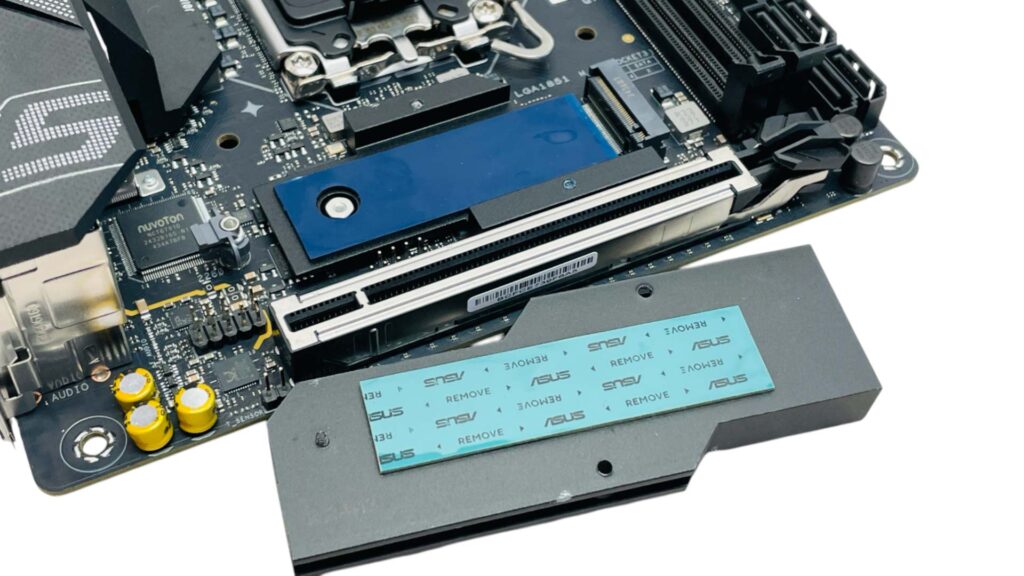

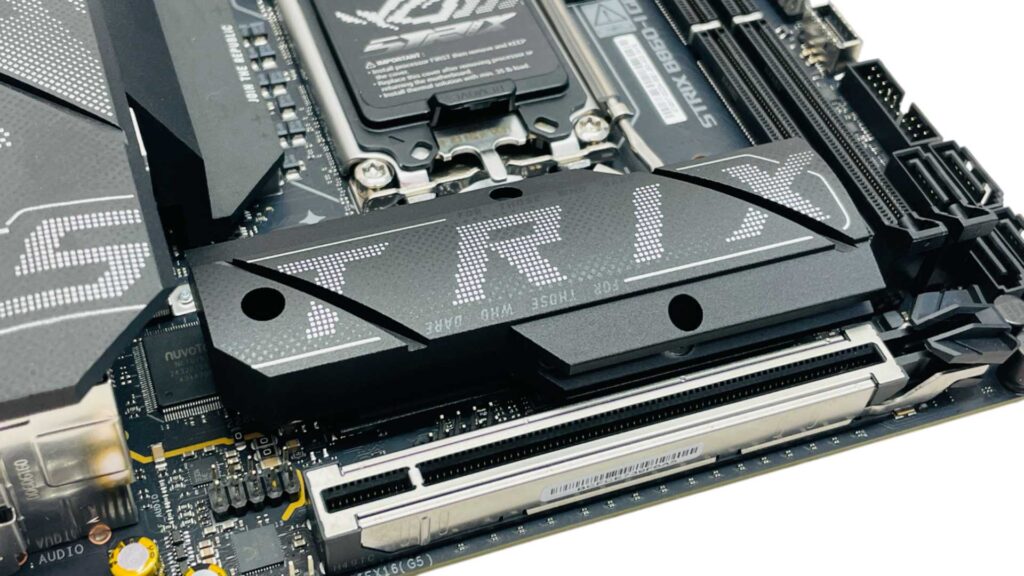

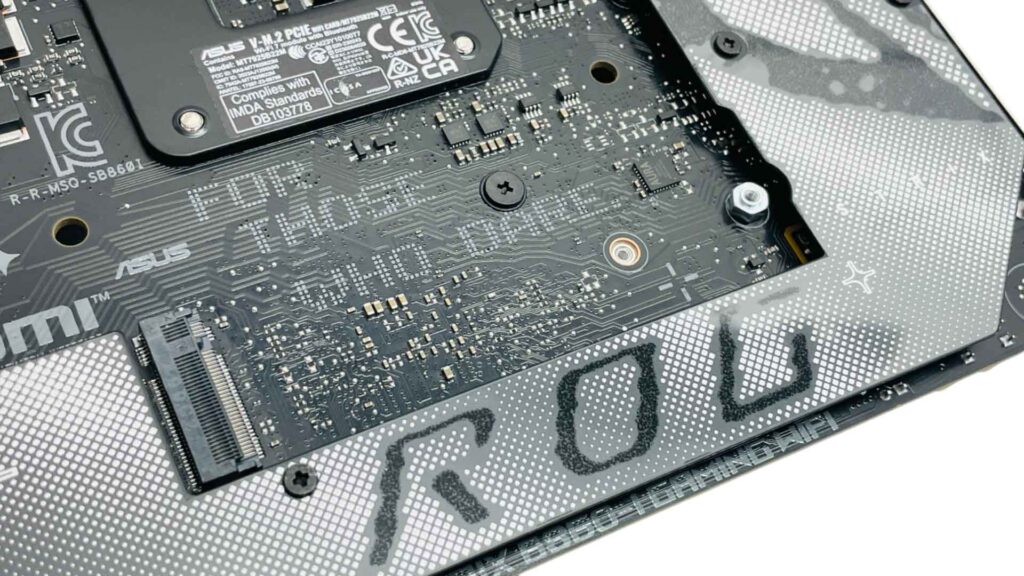

К сожалению, радиатор M.2 не безинструментальный, но только Gigabyte предлагает такую возможность в своей версии Mini-ITX B860, а у ASRock и MSI её тоже нет. Наличие безинструментального радиатора здесь определённо было бы преимуществом, учитывая, как сложно точно просунуть отвёртку в глубину некоторых корпусов Mini-ITX, а также как сложно найти потерянные винты. Радиатор здесь также довольно маленький, поэтому вряд ли справится с SSD PCIe Gen 5, хотя он, по крайней мере, очень плоский, что позволяет избежать проблем с совместимостью с кулерами, характерных для некоторых других плат, и легко разместить крупные системы жидкостного охлаждения, такие как Arctic Liquid Freezer III с её огромным блоком помпы/вентилятора VRM.
SSD охлаждается снизу с помощью термопрокладки, но, в отличие от некоторых других плат, здесь нет резиновых вставок, которые можно было бы использовать, если ваш SSD односторонний, чтобы обеспечить хороший контакт. Поэтому будет интересно посмотреть, повлияет ли это на результаты тестирования температуры M.2 на SSD PCIe Gen 4. Второй порт M.2, как обычно, расположен на задней стороне печатной платы, в вырезе на задней пластине. Он поддерживает SSD до PCIe Gen 4, что является стандартным решением для большинства плат Mini-ITX среднего уровня.

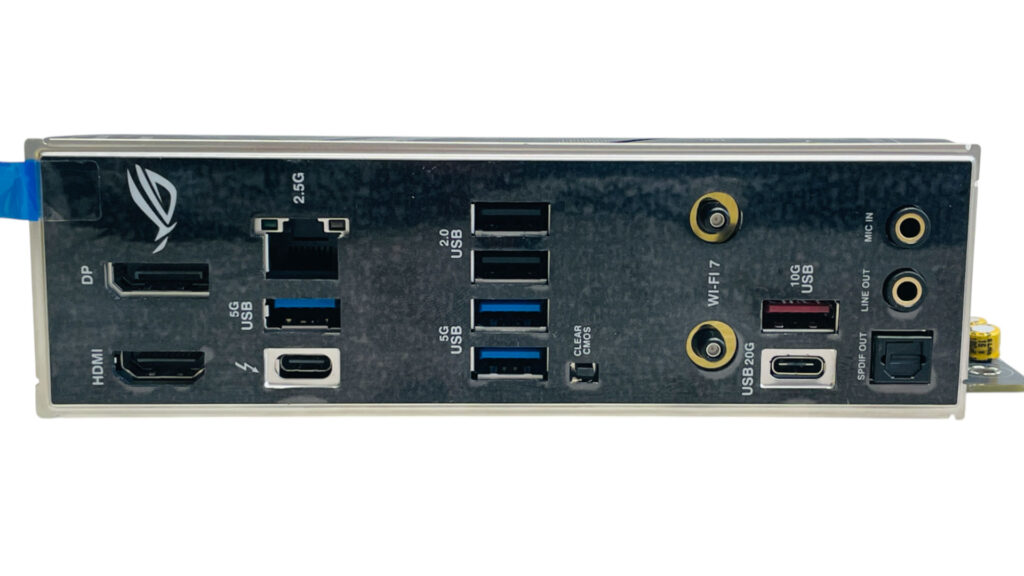

На задней панели ввода/вывода расположено шесть портов USB Type-A, что выше среднего показателя и на один больше, чем у MSI MPG B860I Edge Ti Wi-Fi и Gigabyte B860I Aorus Pro Ice. Но если вам по какой-то причине нужен абсолютный максимум, у ASRock Phantom Gaming B860I Lightning Wi-Fi на один порт больше, чем у ASUS. Все платы оснащены как минимум одним портом USB 3.2 Gen 2 10 Гбит/с. У всех есть порт Thunderbolt 4 Type-C, но у ROG Strix B860-I Gaming Wi-Fi также есть порт USB 3.2 Gen 2×2 Type-C со скоростью 20 Гбит/с, чего нет у всех остальных.
Чего действительно не хватает плате ASUS по сравнению с другими моделями B860, так это USB BIOS Flashback. Учитывая, что это плата первого поколения, это немного разочаровывает, учитывая, что Intel, похоже, планирует выпустить новую линейку процессоров для LGA1851. Приобретение платы, бывшей в употреблении или с несовместимой версией BIOS для этих процессоров, может привести к проблемам без USB BIOS Flashback, что стоит учитывать будущим владельцам. Кроме того, у нас есть выходы HDMI и DisplayPort, Ethernet 2,5 Гбит/с, кнопка очистки CMOS, порты Wi-Fi, совместимые с Q-Antenna, а также 3,5-мм и оптический аудиоразъёмы.
Компонентный анализ

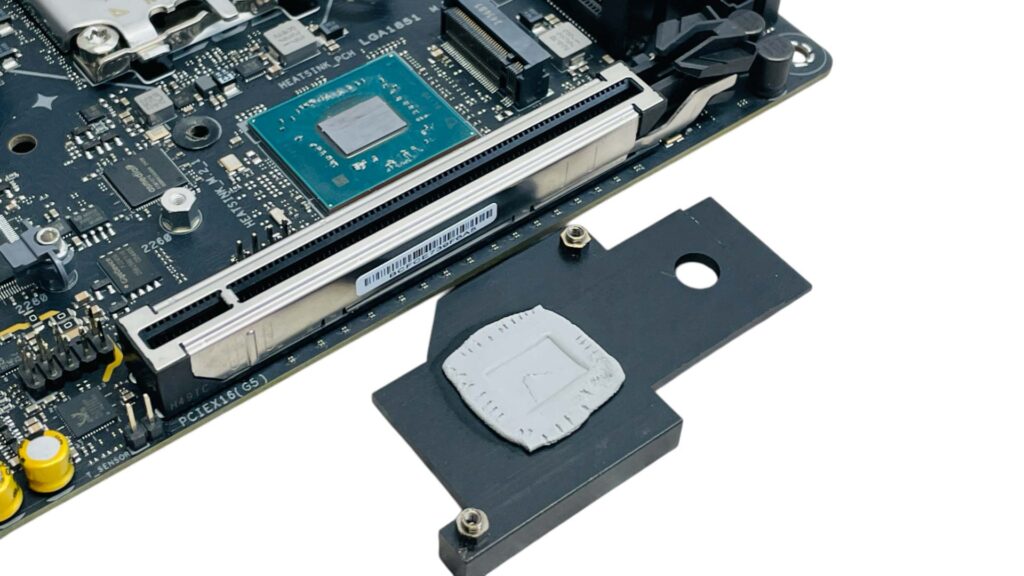

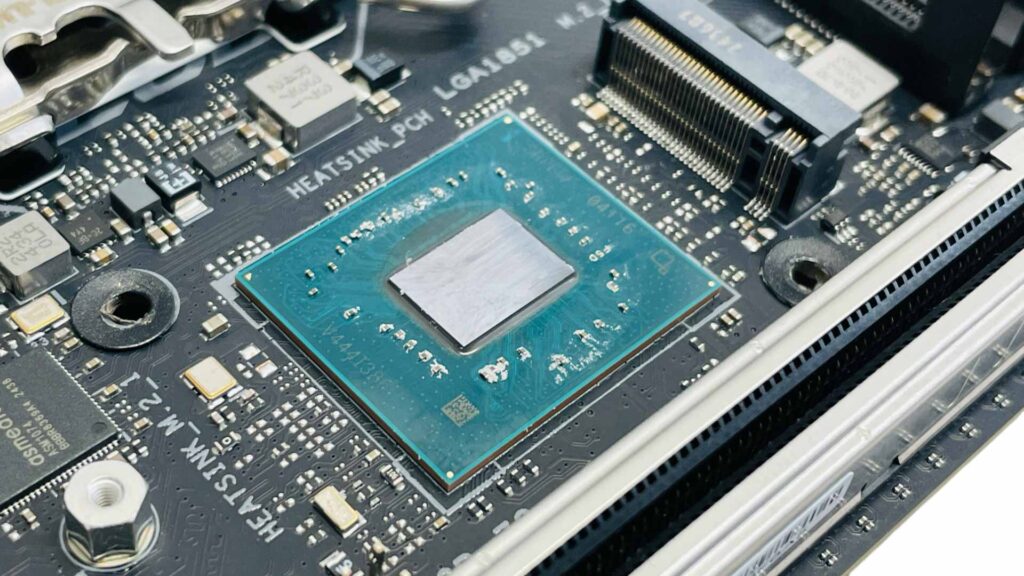

Контроллер платформы (Platform Controller Hub) расположен под радиатором M.2, который охлаждает как PCH, так и нижнюю часть SSD, если он двухсторонний. Он довольно маленький, но это довольно распространённое явление на платах Mini-ITX B860.

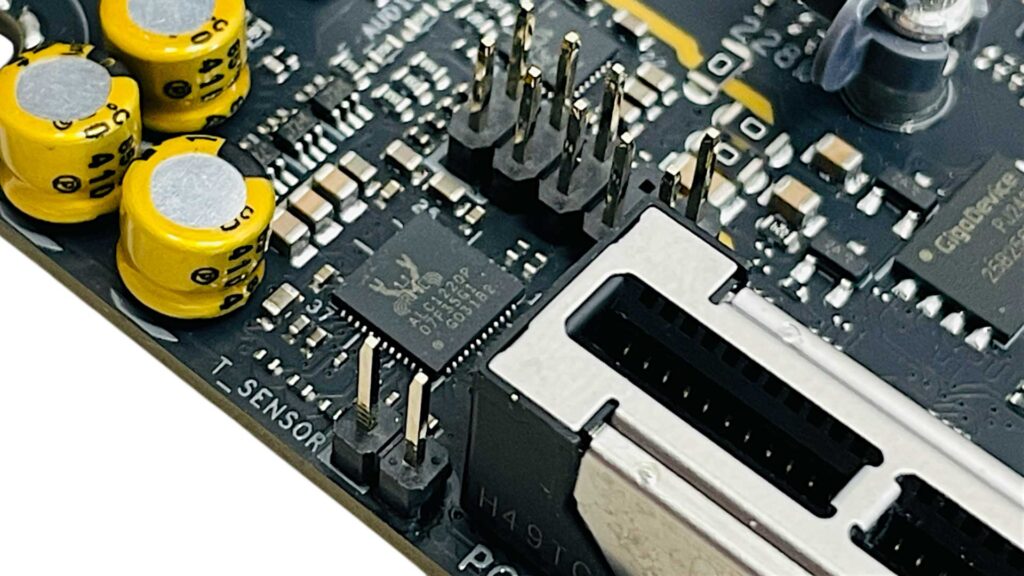

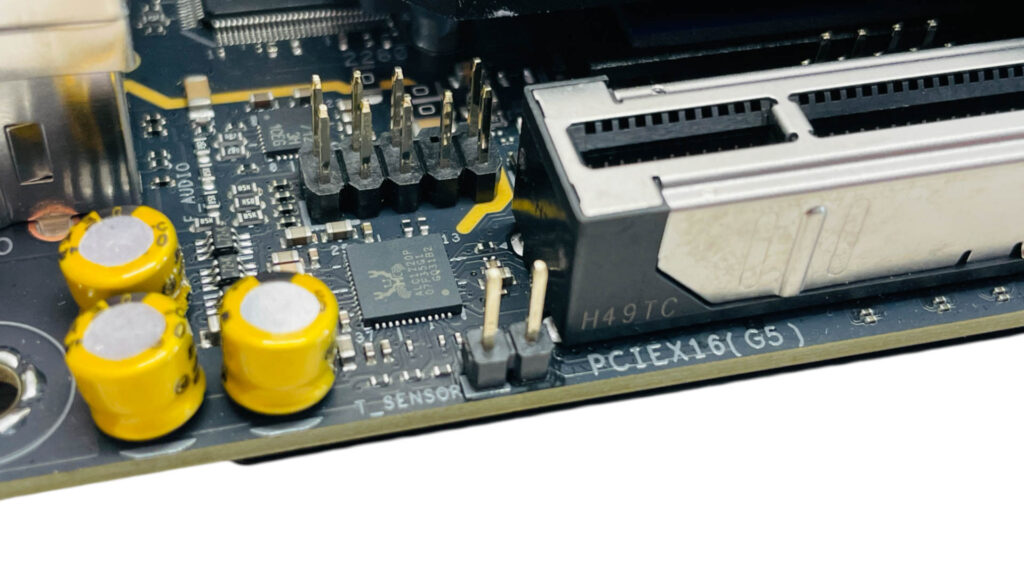

ASUS выбрала аудиокодек Realtek ALC1220 для платы ROG Strix B860-I Gaming Wi-Fi. Он превосходит ALC897 в MSI MPG B860I Edge Ti Wi-Fi и Gigabyte B860I Aorus Pro Ice, но при этом соответствует ASRock Phantom Gaming B860I Lightning Wi-Fi. Кроме того, плата использует контроллер USB 3.0-концентратора ASMedia ASM1074.

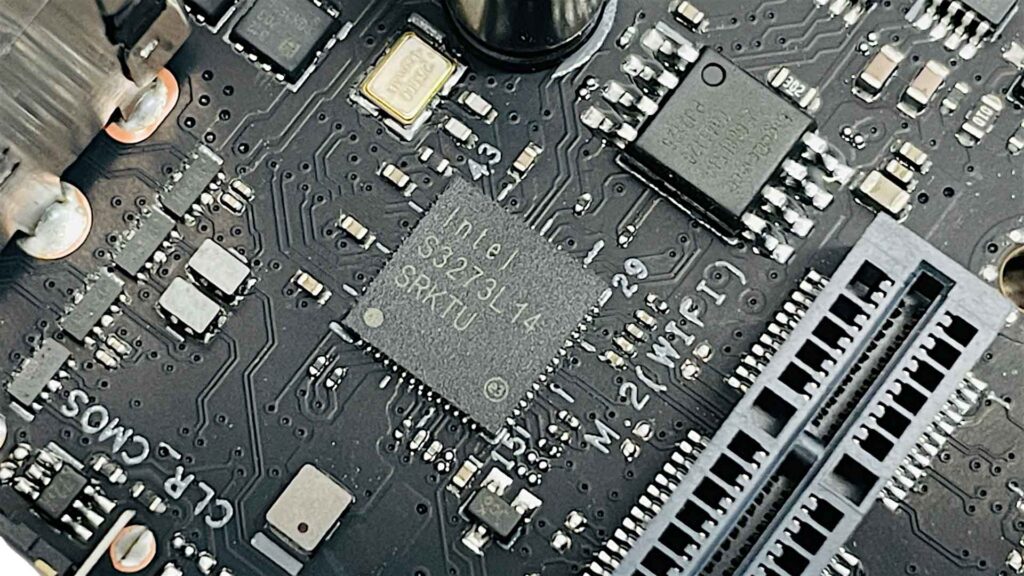

Ethernet со скоростью 2,5 Гбит/с обеспечивается контроллером Intel I226-V, в то время как плата MSI B860 получает 5 Гбит/с благодаря Intel Killer E5000B, а ASRock и Gigabyte используют контроллеры Realtek со скоростью 2,5 Гбит/с. Как обычно, мы также используем ретаймер Intel JHL9040R Thunderbolt 4, который присутствует в трёх других вариантах B860 Mini-ITX.

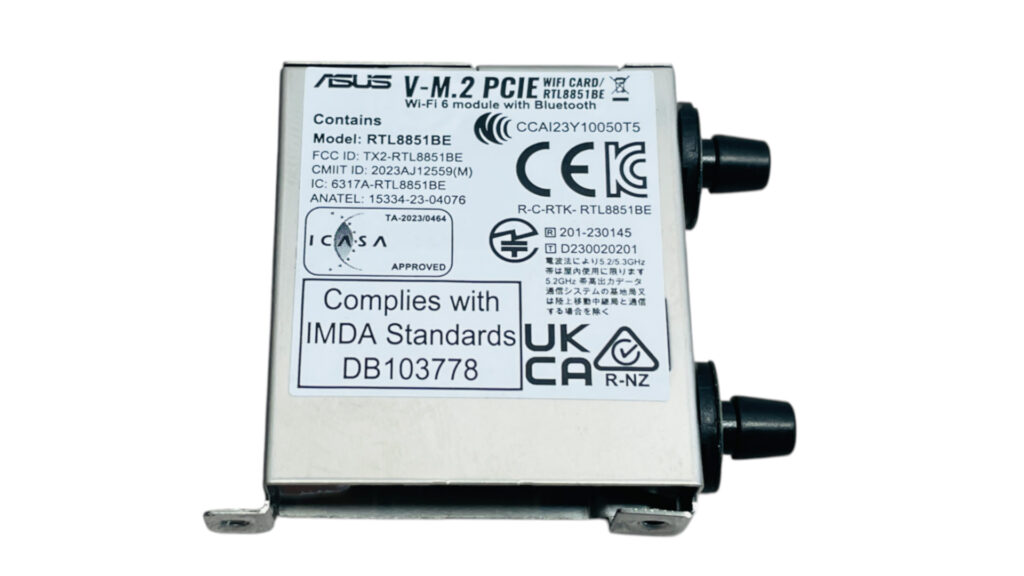

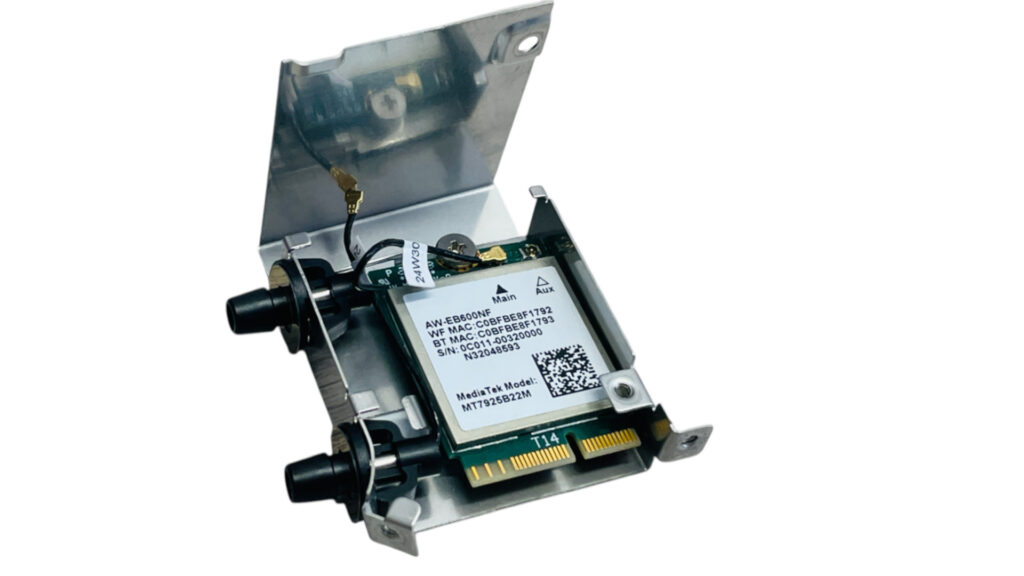

Непонятно почему, но на корпусе модуля Wi-Fi указан модуль Realtek Wi-Fi 6, хотя внутри на самом деле находится модуль MediaTek MT7925B22M Wi-Fi 7. Можно лишь предположить, что первый был случайно установлен обратно на предыдущем носителе или это была ошибка на заводе, но в диспетчере устройств модуль MediaTek Wi-Fi 7 в любом случае должен быть указан. ASRock — единственная компания, отказавшаяся от Wi-Fi 7, что поставило её в крайне невыгодное положение.

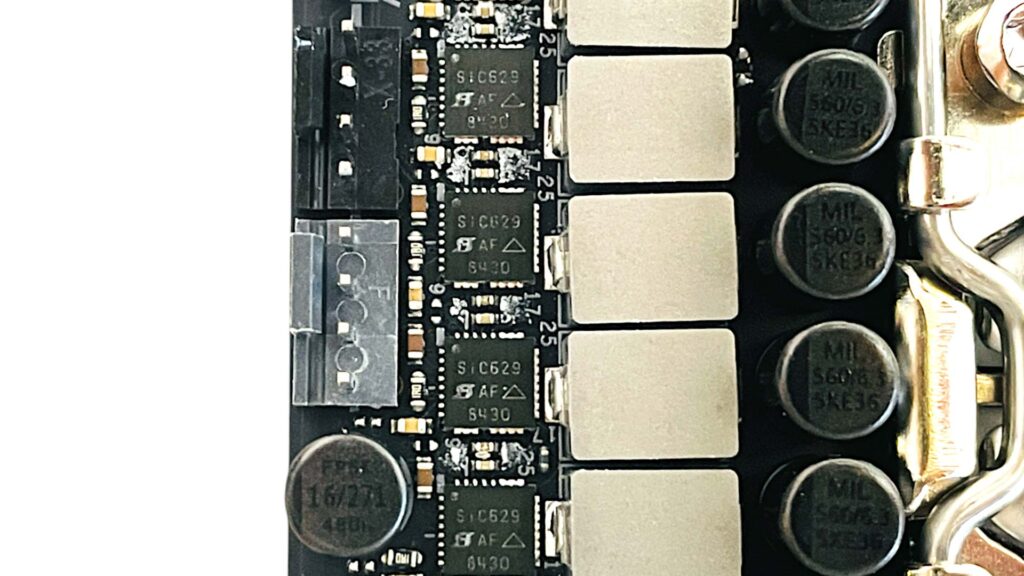

Обзор VRM (Модуль регулятора напряжения)

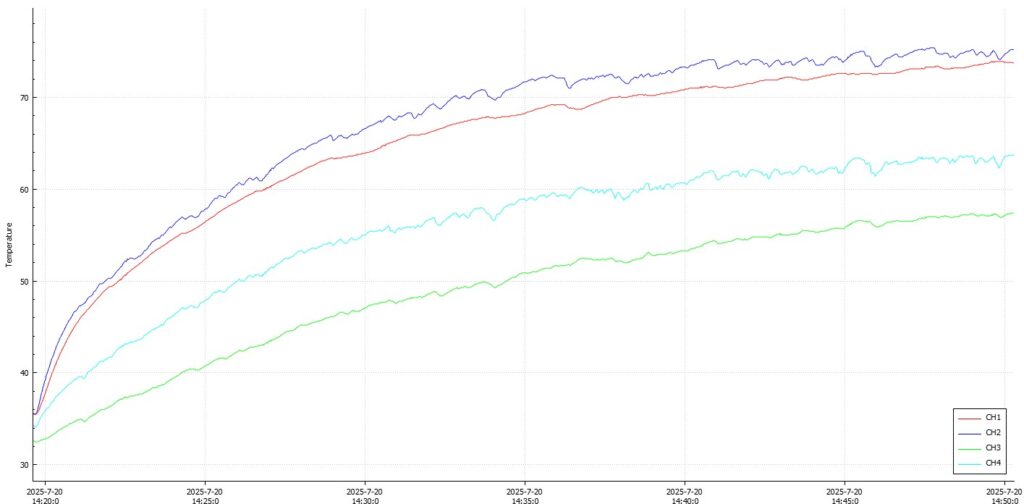

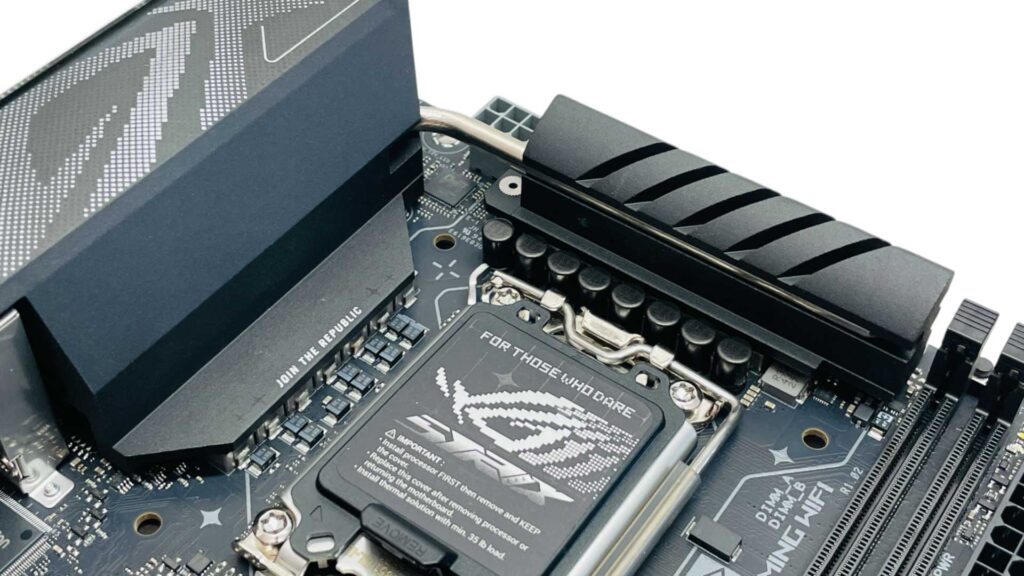

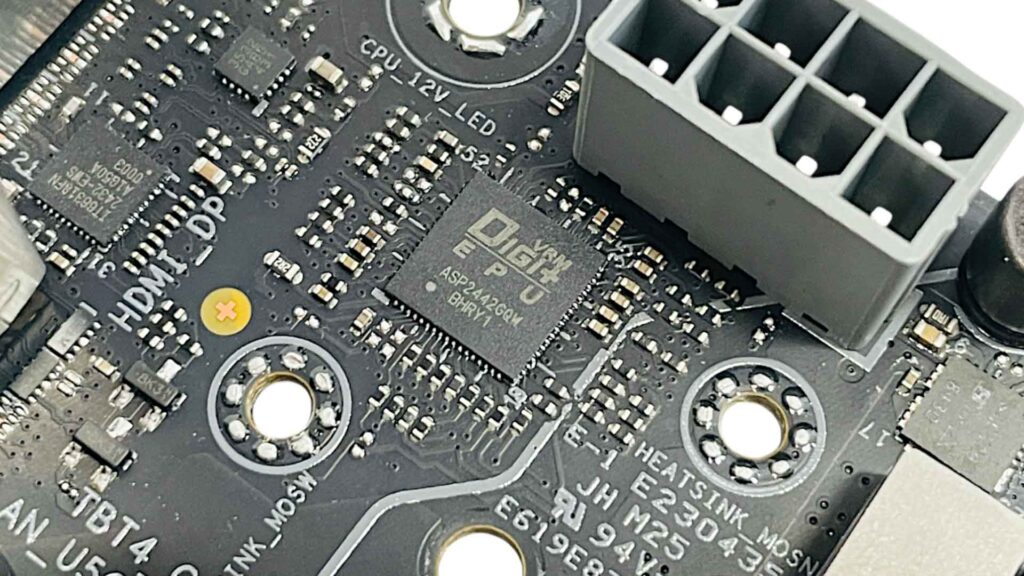

Схема питания 10+1+2+1 разделена на два края сокета процессора, что также используется и на других платах, но у всех вышеупомянутых плат меньше фаз питания, хотя некоторые из них имеют более высокий номинал. Модули VRM здесь довольно сильно нагрелись, достигнув пиковой температуры в 76 °C по одному датчику. Это выше, чем у протестированных нами плат ASRock и MSI, но никакого троттлинга процессора не наблюдалось. И это при использовании Core Ultra 9 285K, который, пожалуй, не совсем подходит для использования с платой среднего уровня на базе B860.
Сам радиатор довольно маленький и не отличается большим объёмом, а площадь поверхности не увеличена за счёт множества рёбер или какого-либо активного охлаждения, как в моделях Z890 и X870. Тем не менее, по крайней мере, есть тепловая трубка, соединяющая два радиатора, но, очевидно, локальный воздушный поток был бы очень полезен. ШИМ-контроллер — это ASP2442GQW от DIGI+, который мы ранее видели на таких платах, как ASUS ROG Strix B860-A Gaming Wi-Fi и ASUS TUF Gaming Z890-Pro Wi-Fi.

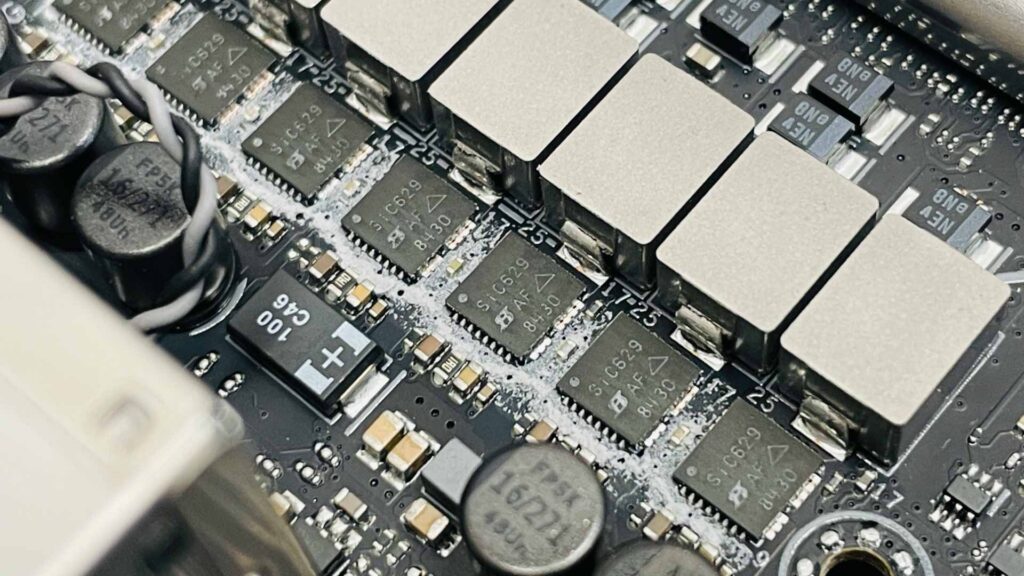

По данным ASUS и производителя Vishay, все 14 каскадов питания — 10 для vCore, один для iGPU, два для VCCSA и один для VNNAON — рассчитаны на ток 80 А. Конкретная модель — SiC629, которая также использовалась на недавно рассмотренных нами платах, таких как ASUS TUF Gaming Z890-Pro Wi-Fi.

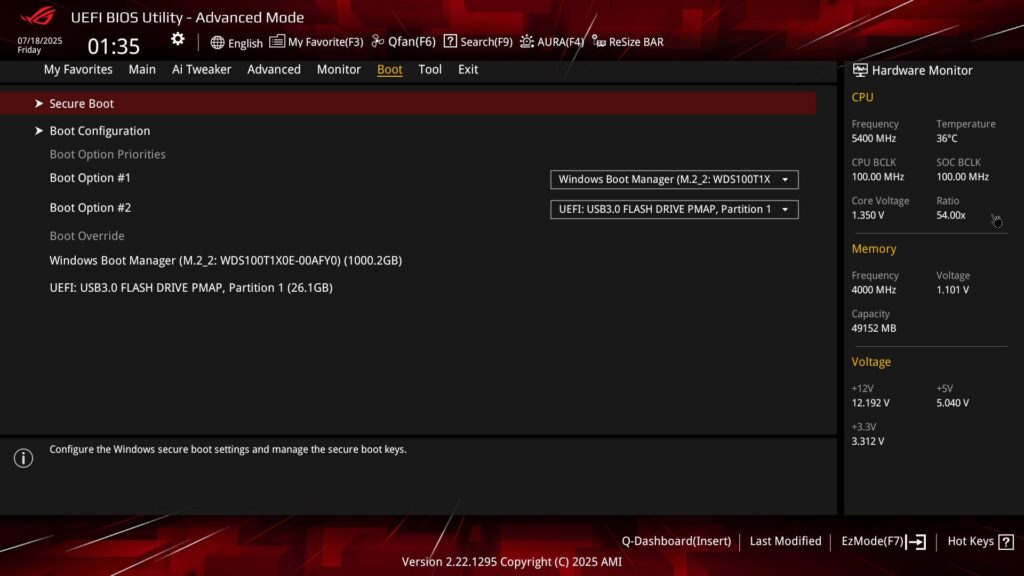

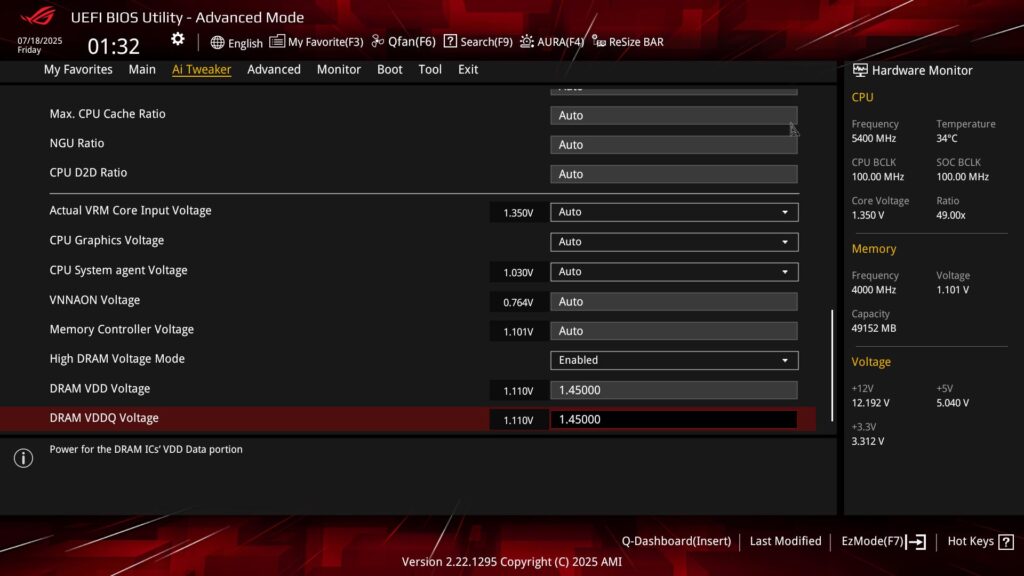

Обзор BIOS

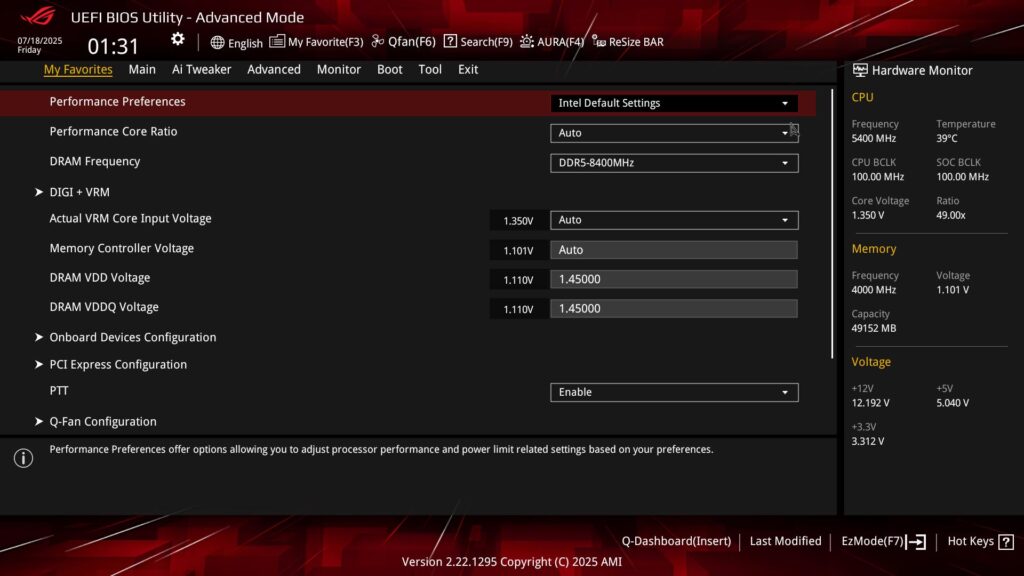

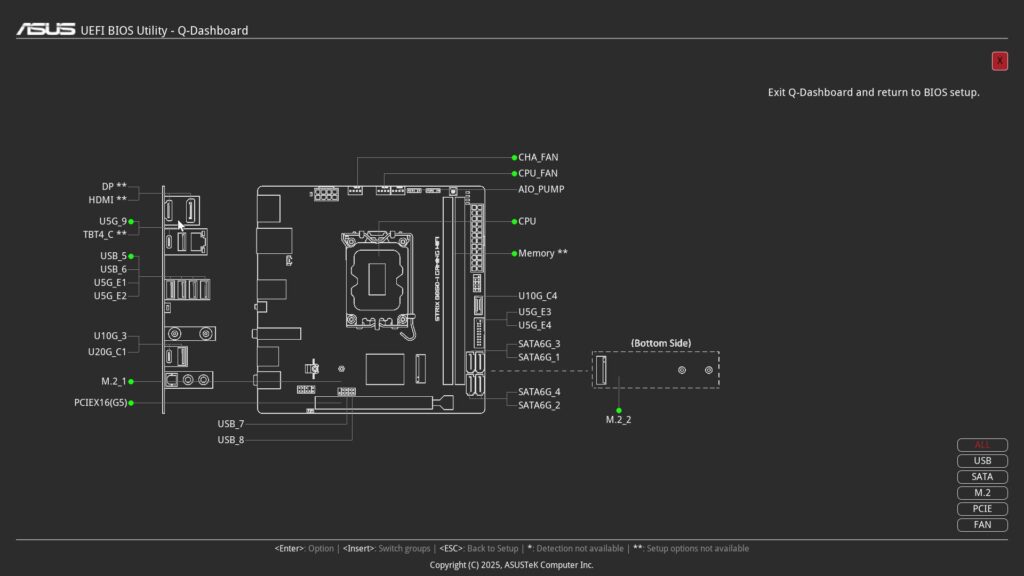

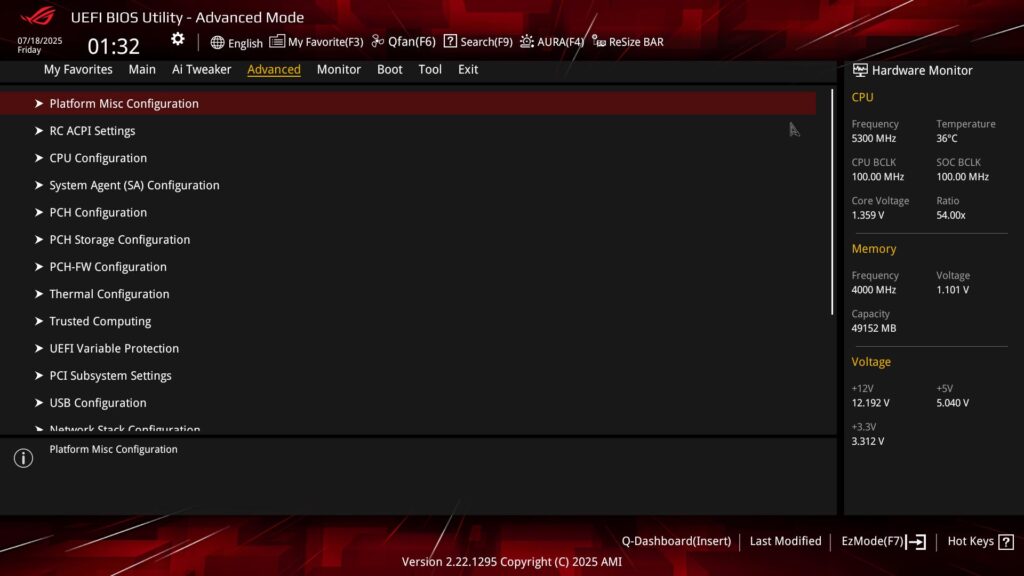

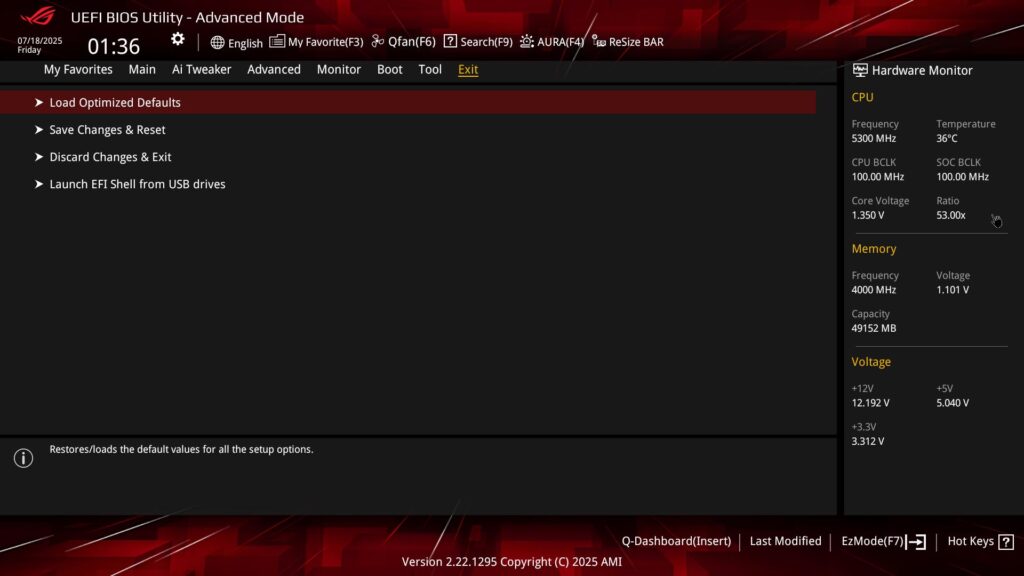

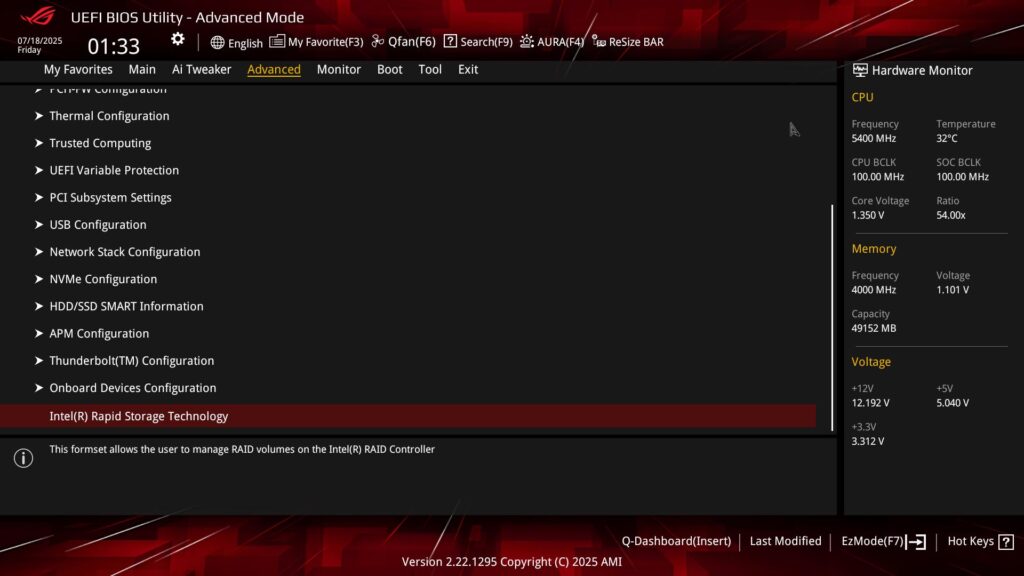

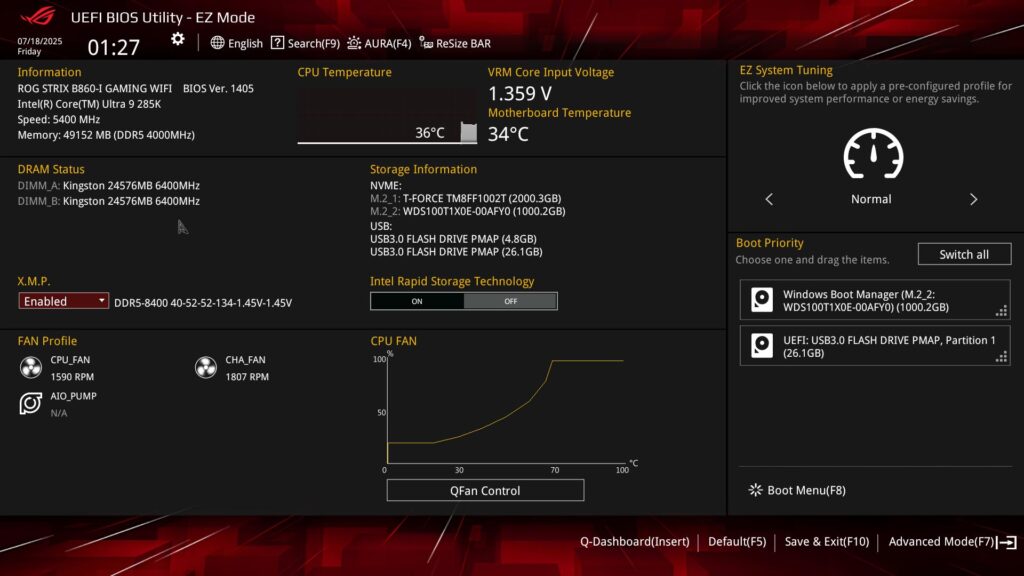

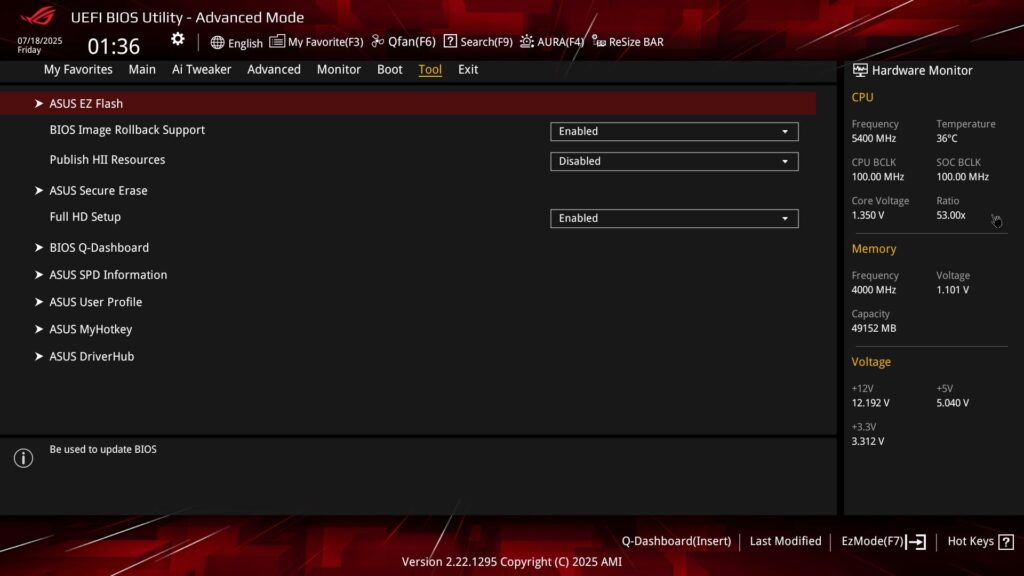

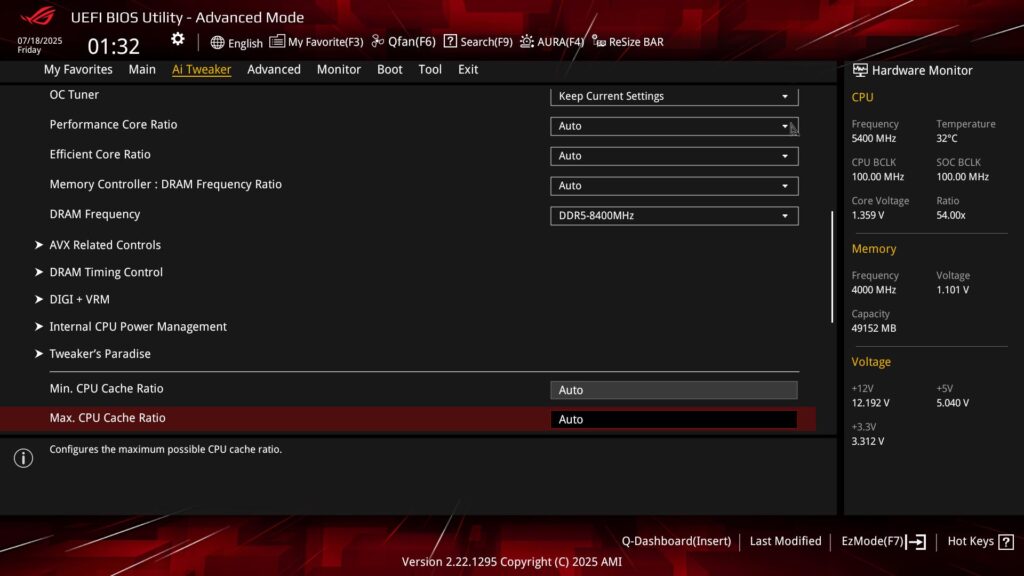

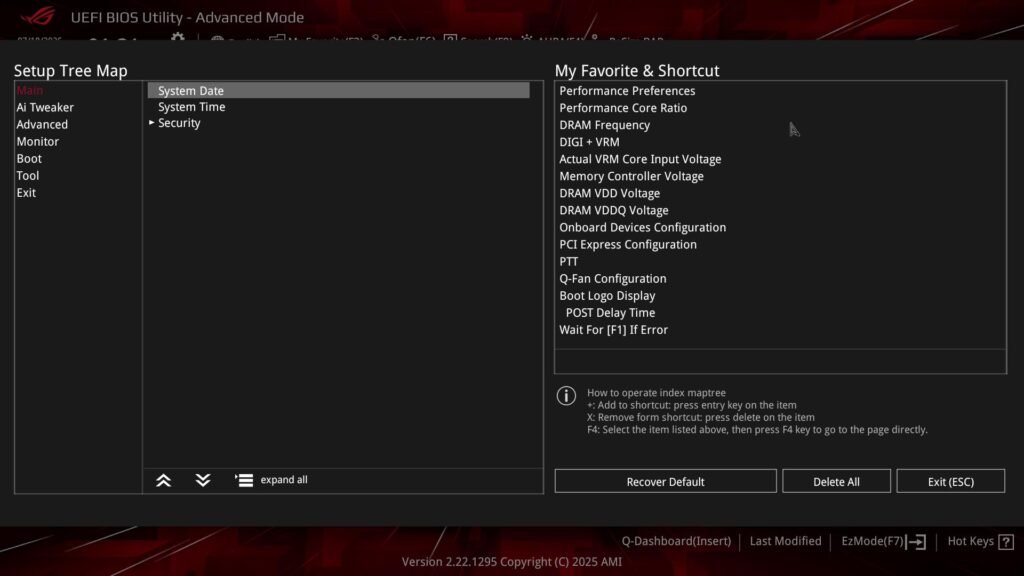

EFI — типичный современный дисплей высокого разрешения от ASUS, включающий несколько функций, которые нам очень понравились, например, Q-Dashboard, дающий отличное представление о компоновке платы, расположении определённых портов и подключенном оборудовании. Нажатие на эти кнопки открывает доступ к соответствующим настройкам в меню, избавляя от необходимости искать их вручную, что особенно полезно для новичков. Страница режима EZ позволяет изменять порядок загрузки, включать профили XMP и имеет прямые ссылки на управление вентиляторами.

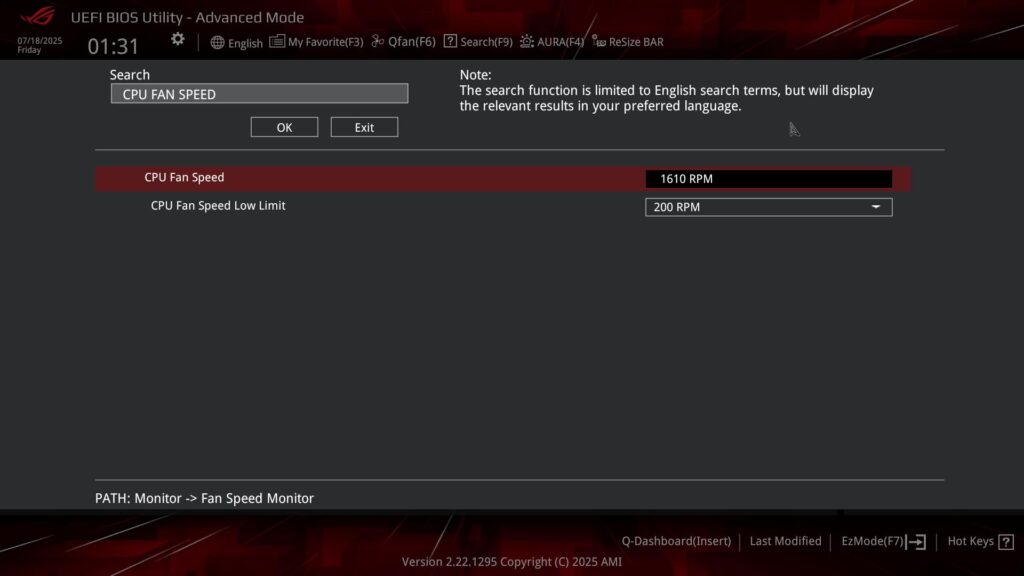

Если нужного вам нет, вы всегда можете воспользоваться поиском, который выдаст список подавляющего большинства функций, за исключением тех, что скрыты за предупреждениями об отказе от ответственности. Однако, учитывая отсутствие поддержки полного разгона процессора, для данной конкретной платы это не такая уж большая проблема. Настройки разгона есть, но, очевидно, что без разблокированного множителя на платах B860, преимущества, помимо энергосбережения и разгона памяти, довольно ограничены.

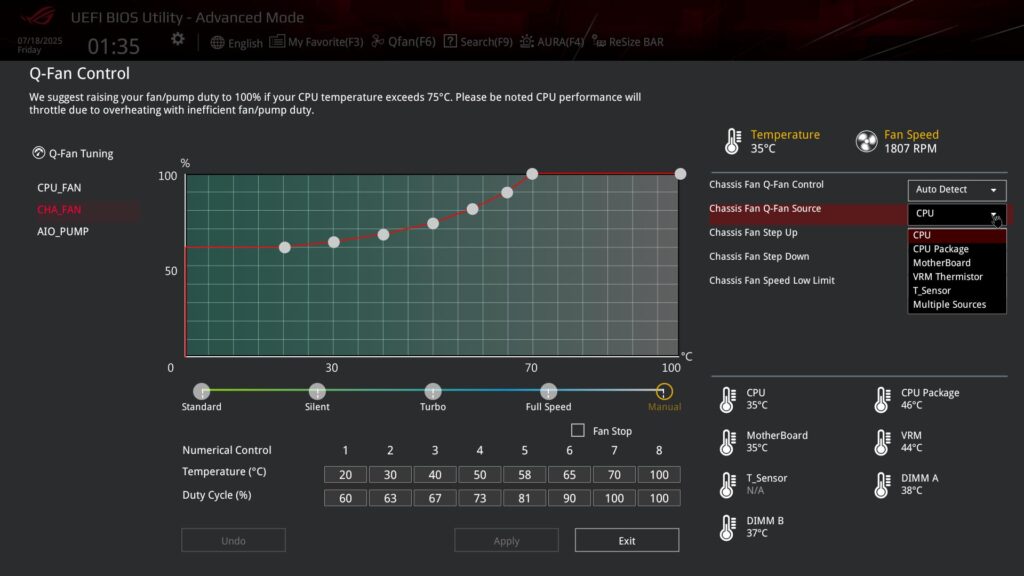

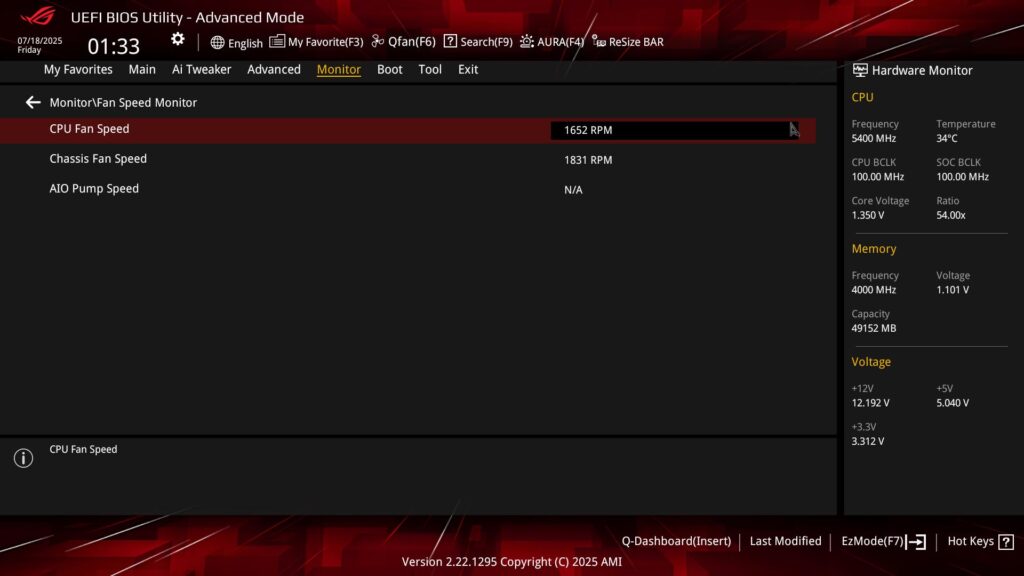

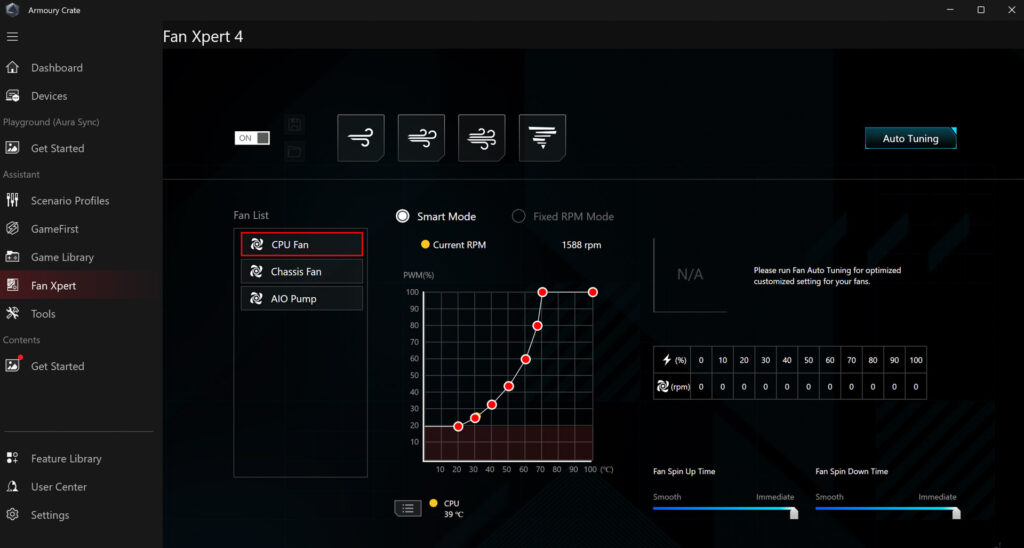

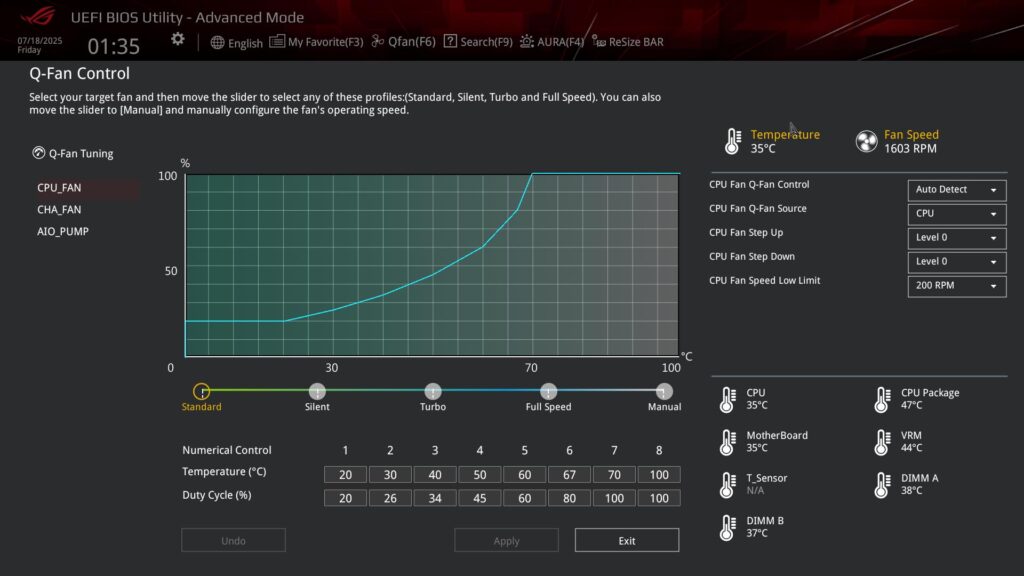

Раздел управления вентиляторами превосходен, с множеством настроек для каждого 12-ваттного разъёма. Вы можете переключаться между режимами ШИМ и постоянного тока, управлять временем повышения и понижения, допускать нулевую скорость вращения вентиляторов и менять источник входного сигнала. Сюда входит термистор VRM, а также двухконтактный разъём для подключения термисторных датчиков, которые можно выбрать в выпадающем меню.

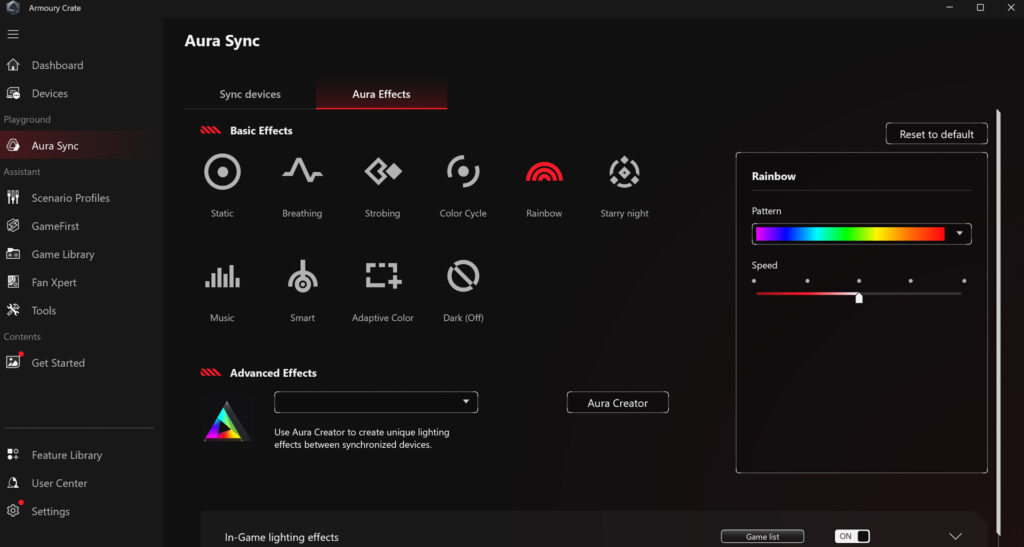

Программное обеспечение для платы

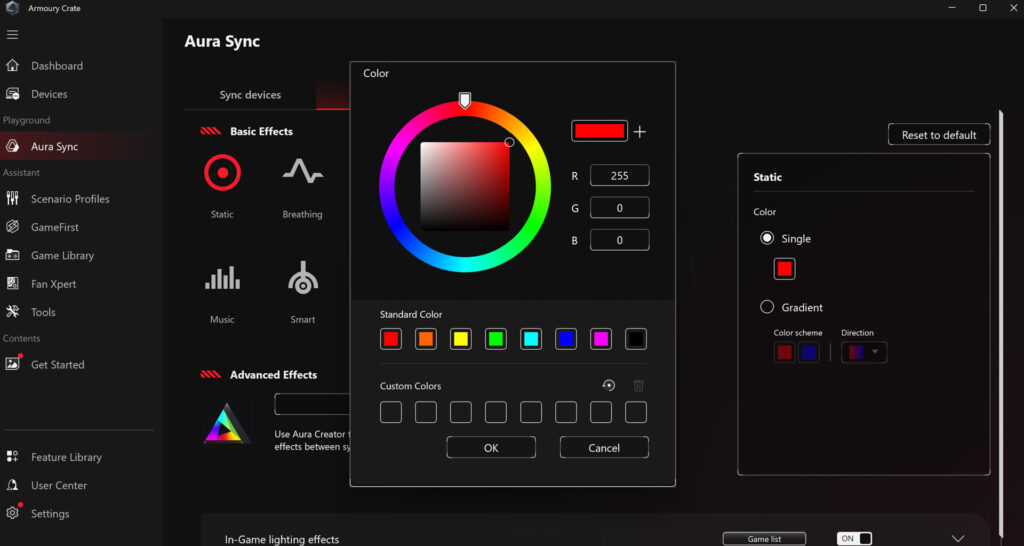

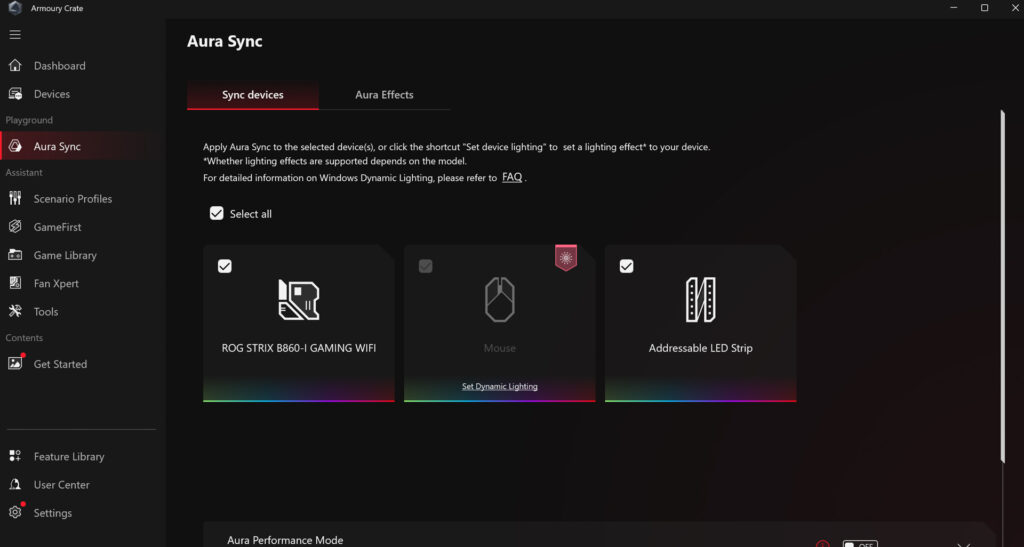

Мы полностью разделяем опасения, высказанные в интернете по поводу процесса установки программного обеспечения Armoury Crate от ASUS, которое разбито на, казалось бы, случайные библиотеки функций, вместо того чтобы загружать отдельные приложения. Основная проблема заключается в том, что при первой установке Armoury Crate нет информации о том, какая библиотека нужна для того или иного приложения. Эта информация указана мелким шрифтом после установки программы, поэтому, если вы хотите, например, установить Fan Xpert 4 или Aura Sync, не устанавливайте библиотеки функций сразу. Пропустите этот шаг, сделайте это позже, и вы узнаете, что содержит каждая библиотека.

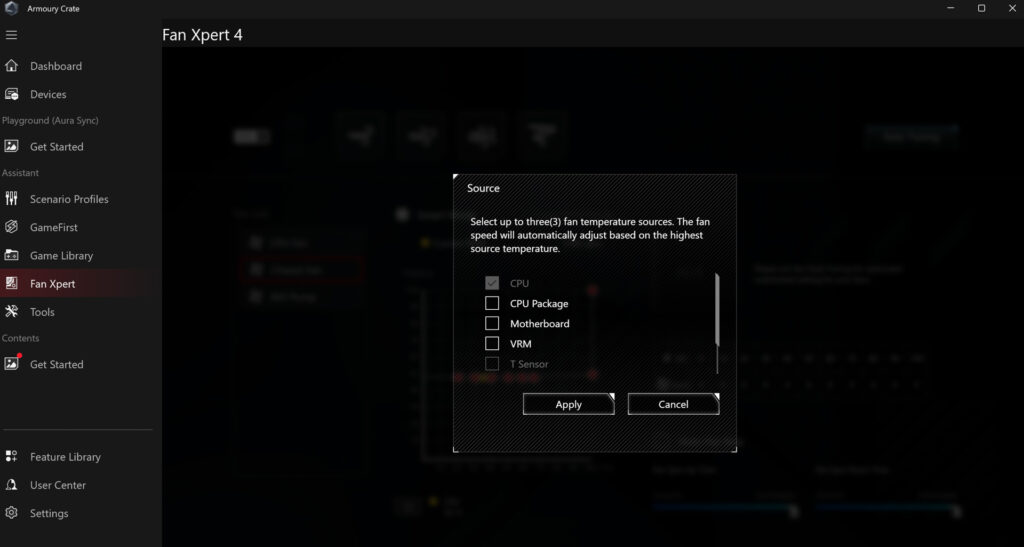

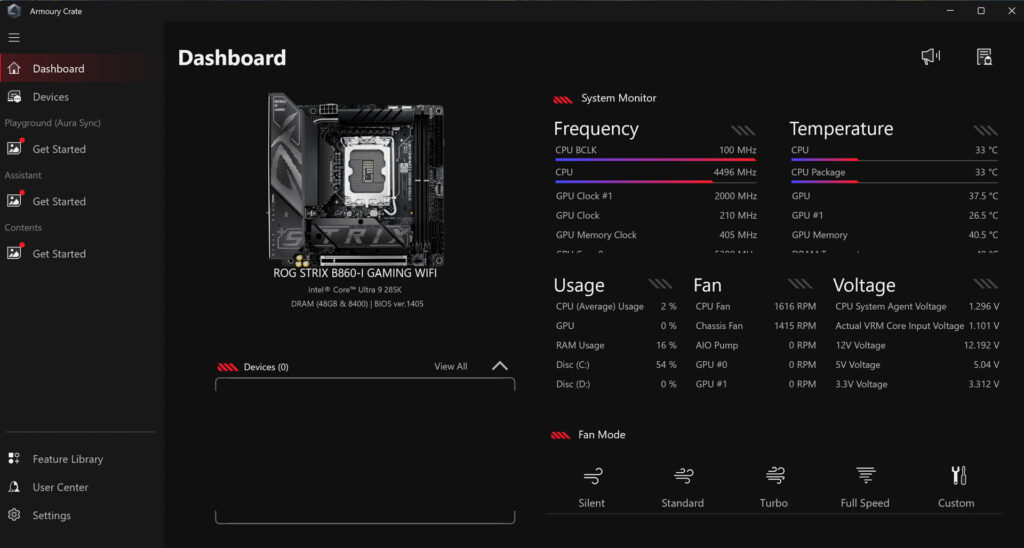

Панель управления включена по умолчанию и предоставляет обзор температур, частот и напряжений, а также включает четыре профиля скорости вращения вентиляторов. В пользовательском режиме доступен Fan Xpert 4. Она обеспечивает отличное управление разъёмами вентиляторов прямо из Windows, но не хватает возможности переключения между ШИМ и управлением постоянным напряжением, а также времени разгона и торможения, а также источников температуры. Aura Sync — ещё одно приложение, которое, вероятно, стоит установить, поскольку оно обеспечивает неплохой контроль над RGB-подсветкой с точки зрения цвета и эффектов.
Готовые образы
Тестовая система
| Тестовая система материнских плат | |
|---|---|
| Процессор: | Intel Core Ultra 9 285K Озеро Эрроу 5,7 ГГц, 24 ядра / 24 потока |
| Версия BIOS: | 1405 |
| Память: | Kingston FURY Renegade DDR5 8200 CUDIMM 48 ГБ 2x 24 ГБ DDR5-8200 |
| Охлаждение: | Alphacool Core 1 LT Aurora с комплектом производительности AM5 Corsair Hydro X Series XD3 2 радиатора по 240 мм (индивидуальный контур) |
| Видеокарта: | PNY GeForce RTX 4090 XLR8 |
| Хранилище: | 2 ТБ Team Group T-Force Z540 1 ТБ Samsung 990 Pro Твердотельный накопитель Crucial T500 M.2 NVMe емкостью 2 ТБ (данные) |
| Источник питания: | FSP Mega TI 1650 Вт |
| Термопаста: | Арктик МХ-6 |
| Программное обеспечение: | Windows 11 Профессиональная 64-разрядная 23H2 |
| Драйвера: | NVIDIA GeForce 555.85 WHQL Драйверы чипсета Intel: 10.1.20020.86230 Игровой режим включен, игровая панель установлена и активна |

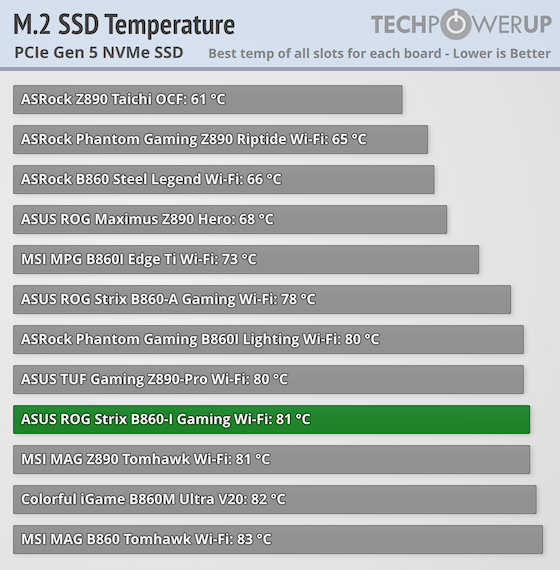

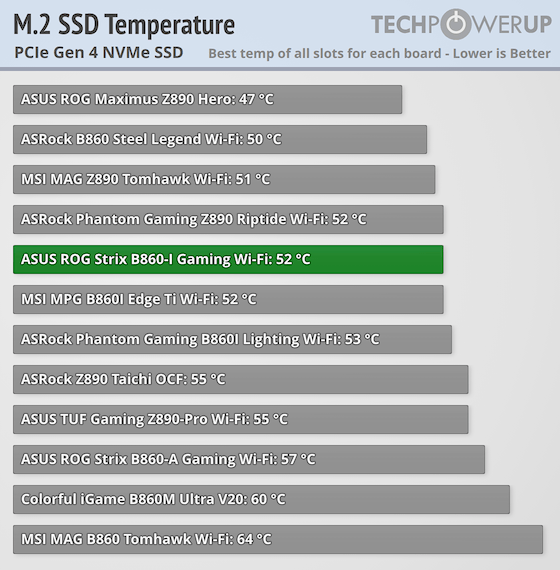

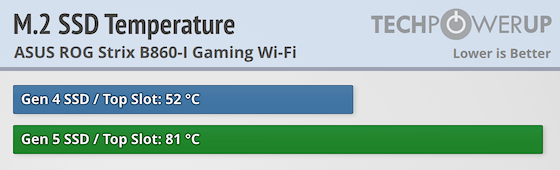

Температуры SSD
Несмотря на сравнительно небольшой радиатор, температура PCIe Gen 4 SSD достигла всего 52 °C, что соответствует верхней половине графика и предыдущему рекордному значению температуры LGA1851 Mini-ITX PCIe Gen 4 у MSI MPG B860I Edge Ti Wi-Fi. К сожалению для ASUS, температура PCIe Gen 5 SSD выросла сильнее, чем у плат ASRock и MSI Mini-ITX, и оказалась единственной, продемонстрировавшей типичный тепловой троттлинг в обоих тестах последовательной записи. Это худший сценарий, но даже при этом другие платы показали себя лучше.

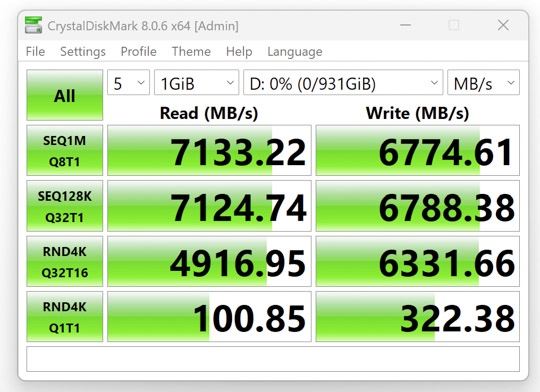

Производительность PCIe Gen 4 (Samsung 990 Pro)

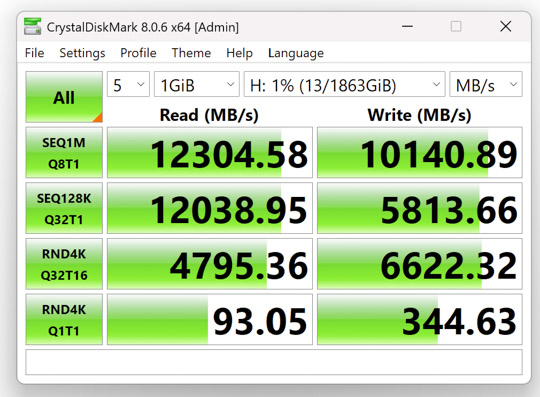

Производительность PCIe Gen 5 (группа команд T-Force Z540)
Производительность процессора

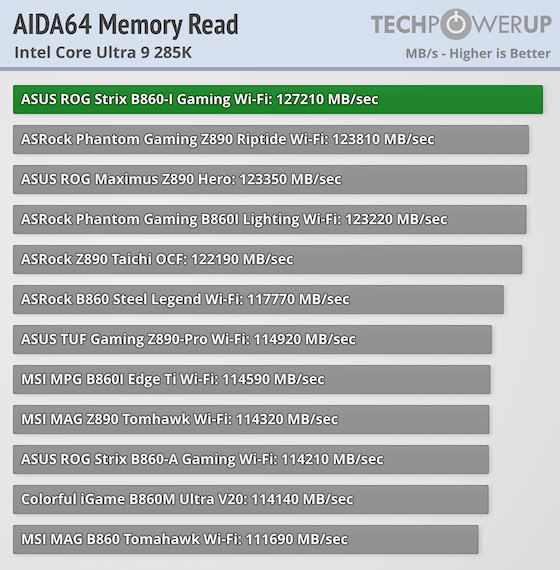

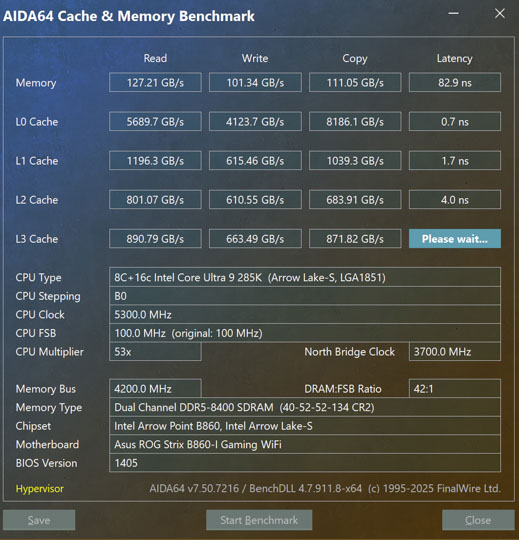

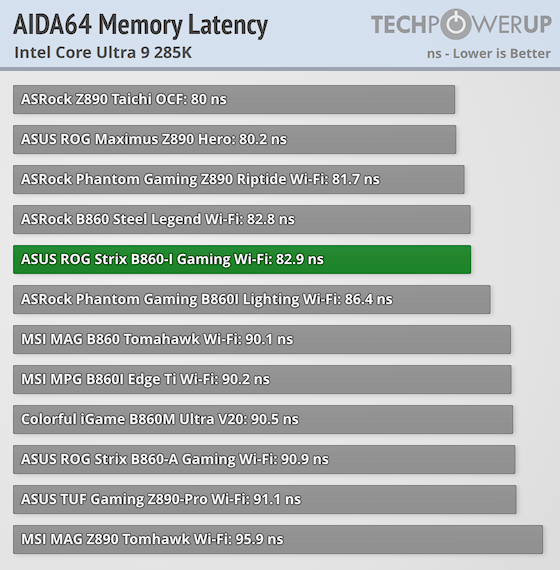

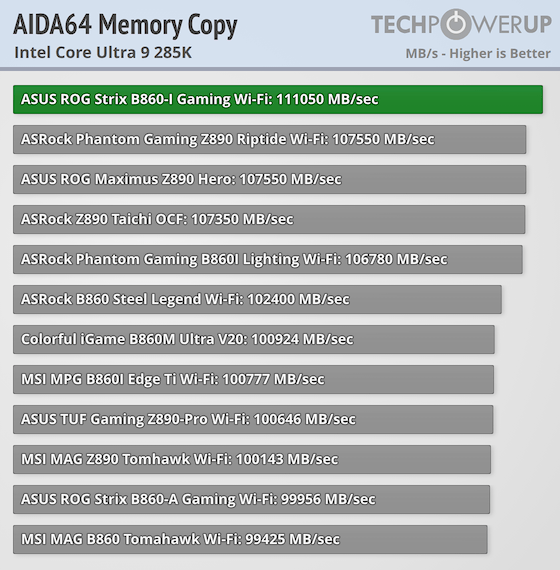

Производительность кэша и памяти AIDA64
В этом первом тесте мы оцениваем производительность подсистемы памяти и кэшей L1, L2 и L3 процессора. AIDA64 включает в себя отличный бенчмарк, дающий наглядное представление об этих характеристиках производительности.
Кодирование медиа — H.265 / HEVC
В нашем тесте кодирования видео используется кодек H.265, также известный как HEVC. По сравнению с H.264, он обеспечивает более высокую эффективность сжатия, уменьшая размер файлов и нагрузку на полосу пропускания, сохраняя при этом высокое качество видео. Мы сжимаем 4K-видео с помощью последней версии кодека X265 с 8-битной глубиной цвета, предустановкой «медленно» и настройкой качества CRF 20.

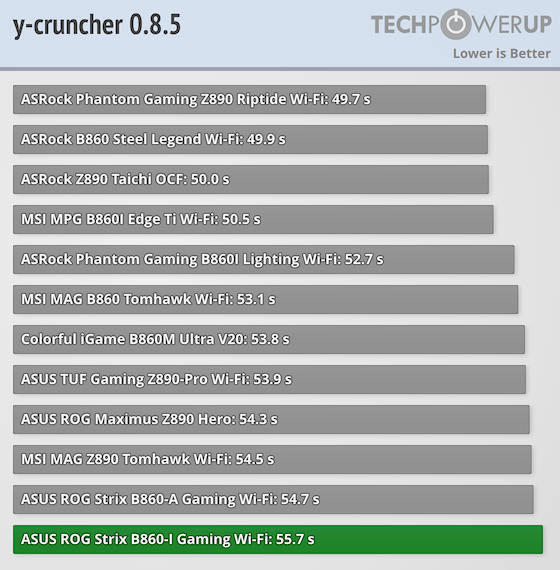

Кранчер
Y-Cruncher — это высокооптимизированное программное обеспечение, способное вычислять число Пи и другие константы с огромной точностью. Оно полностью многопоточное, использует современный код и оптимизировано для всех основных архитектур процессоров. Благодаря этому приложение стало популярным среди энтузиастов, которые используют его для определения и сравнения мощности своих разогнанных систем.

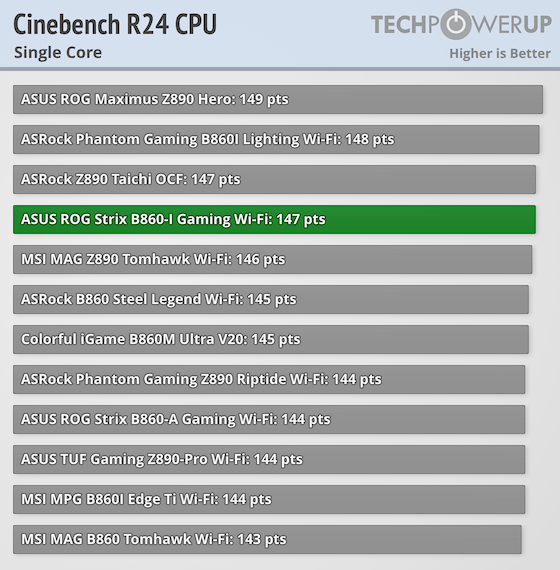

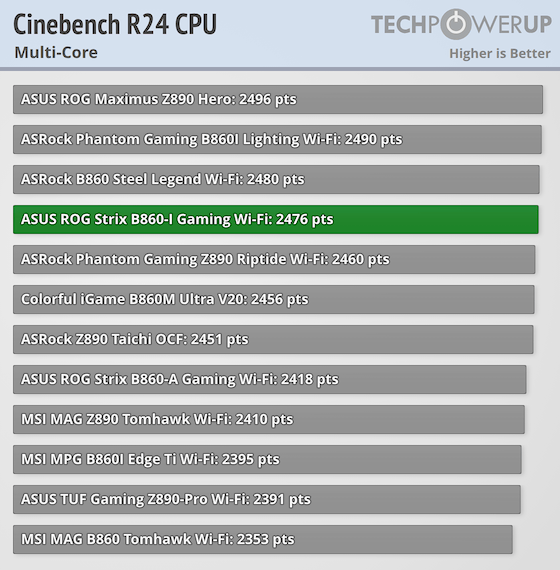

Рендеринг — Cinebench
Cinebench — один из самых популярных современных бенчмарков для процессоров, поскольку он основан на рендерере программы Cinema 4D от Maxon. AMD и Intel демонстрируют этот тест производительности на различных публичных мероприятиях, сделав его практически отраслевым стандартом. С помощью Cinebench 2024 мы тестируем как однопоточную, так и многопоточную производительность.

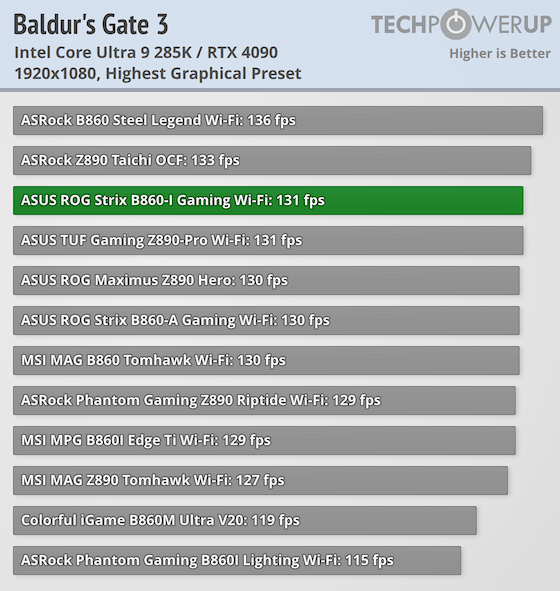

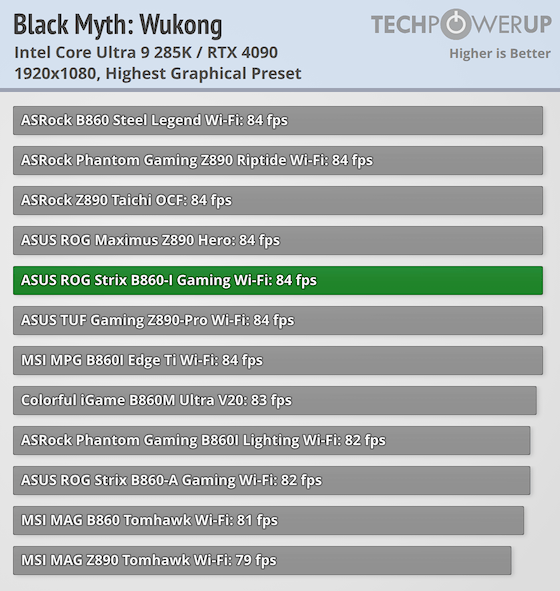

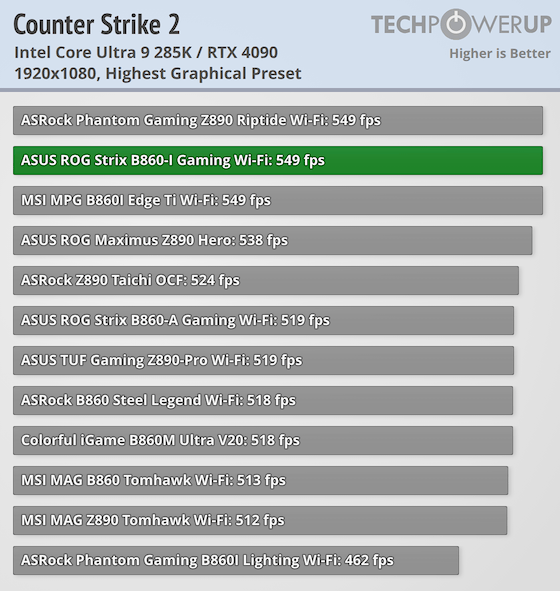

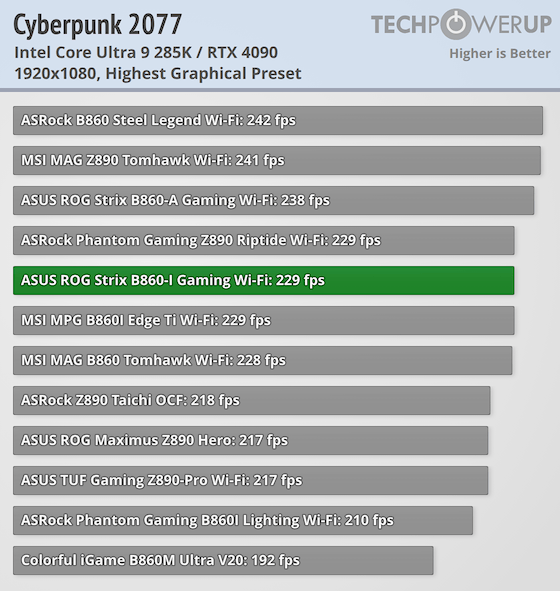

Игровая производительность
Все игровые тесты проводились с включенным XMP (DDR5-8200) с использованием памяти Kingston FURY Renegade DDR5 8200 CUDIMM 48 ГБ, остальные настройки материнской платы были установлены по умолчанию.
Ценность и заключение
- ASUS ROG Strix B860-I Gaming Wi-Fi доступна в Интернете по цене $220
Плюсы:
- Справился с Core Ultra 9 285K без троттлинга
- Относительно большое количество портов SATA
- Порт USB 3.2 Gen 2×2 Type-C 20 Гбит/с
- Порт Thunderbolt 4 Type-C
- Шесть портов USB типа A
- Отличный EFI
- Полезное программное обеспечение
- Улучшенный выпуск графического процессора
Минусы:
- Нет поддержки разгона процессора
- Мощные VRM с мощным процессором
- Не пройден тепловой тест твердотельного накопителя PCIe Gen 5
- Нет USB BIOS Flashback
- Программное обеспечение нелегко установить
- Нет радиатора M.2 без инструментов
- Нет улучшенной подачи питания Type-C на передней панели
С падением цен на процессоры Core Ultra 7 и Ultra 5 за последние несколько месяцев платформа Intel LGA1851 стала привлекательнее, чем когда-либо, пусть даже её производительность не так сильно выросла, как хотелось бы, особенно в играх. Тем не менее, есть множество причин рассмотреть процессоры Arrow Lake, особенно если игры с высокой частотой обновления не входят в ваш список приоритетов. Если разгон процессора вам тоже не нужен, B860 — отличный выбор, если вы хотите собрать компьютер в форм-факторе Mini-ITX, и у ASUS есть хороший вариант — ROG Strix B860-I Gaming Wi-Fi.
Это редкий случай, когда ASUS не требует большой наценки: ROG Strix B860-I Gaming Wi-Fi продаётся по той же цене, что и конкуренты. При цене в 220 долларов она равна MSI MPG B860I Edge Ti Wi-Fi, Gigabyte B860I Aorus Pro стоила столько же, пока не были введены скидки, которые недавно снизили её примерно на 10 долларов, а ASRock Phantom Gaming B860I Lightning Wi-Fi также стоит 220 долларов.
Первый вопрос, который следует задать, — стоит ли переходить на Z890 ради дополнительных функций или, конечно же, поддержки разгона, которой нет у B860 для процессора. Но в наши дни можно, по крайней мере, достичь высоких скоростей с помощью разгона памяти и XMP на чипсетах серии B. Переплата оказывается весьма существенной, поскольку даже за более дешёвые варианты Z890 приходится платить как минимум на 80 долларов больше, а ASUS ROG Strix Z890-I Gaming Wi-Fi стоит почти вдвое больше. Помимо перспективы более активного охлаждения, которое, вероятно, смягчит разочаровывающие результаты измерения температуры SSD и VRM, немного улучшенных параметров ввода-вывода и VRM, а также внешней звуковой карты и USB-концентратора, это кажется существенной переплатой за незначительный выигрыш. Другие варианты, возможно, более привлекательны: MPG Z890I Edge TI Wi-Fi предлагает по крайней мере четыре порта M.2 и четыре разъема для вентиляторов, при этом и эта, и ее аналог от Gigabyte поддерживают охлаждение с помощью более сложных или активно охлаждаемых радиаторов за гораздо меньшие деньги, чем флагманская модель ASUS Z890.
Конкуренция с B860 гораздо более строгая из-за практически идентичных цен и очень схожих характеристик в целом. Козыри ROG Strix B860-I Gaming Wi-Fi — аудиокодек ALC1220, за который она набирает больше баллов, чем MSI и Gigabyte, больше портов SATA, чем у любого из этих ближайших конкурентов, и единственная, у кого есть порт USB 3.2 Gen 2×2 Type-C на задней панели. Она выигрывает от Wi-Fi 7, которого нет у варианта ASRock, а также имеет лучший EFI и программное обеспечение, хотя последнее может быть проблематично установить. К недостаткам можно отнести отсутствие USB BIOS Flashback, хотя это в основном будет проблемой для будущих владельцев, которые хотят использовать обновлённый процессор Arrow Lake, если, конечно, им потребуется обновление BIOS. Однако реальная проблема заключается в температурах PCIe Gen 5 и VRM, где платы ASRock и MSI показали себя значительно лучше, но если вы не планируете использовать Core Ultra 9 285K на постоянной основе, а также твердотельный накопитель PCIe Gen 5, то вряд ли эти факторы станут проблемой. Однако мы подозреваем, что добавление термопрокладок на заднюю пластину и более совершенных радиаторов VRM помогло бы в этом случае.
Низко расположенные радиаторы, по крайней мере, означают, что эта плата не страдает от проблем с совместимостью кулеров, характерных для более дорогой модели, и даже ужасный Arctic Freezer III оснащён без проблем. Мы, пожалуй, не стали бы выбирать MSI или Gigabyte из-за их посредственных аудиокодеков, а плата ASRock отказалась от Wi-Fi 7, но если вы выбираете систему среднего уровня и SSD PCIe Gen 4, любая из текущих плат B860 Mini-ITX, вероятно, вас не разочарует, и у каждой есть свои преимущества.
Однако с точки зрения соотношения цены и качества ASUS, вероятно, выигрывает благодаря отличному EFI, большому количеству портов SATA и достойному выбору других интерфейсов, включая Wi-Fi и ряд полезных аксессуаров, в частности, удлинители и разветвители. Если бы не разочаровывающие температуры при работе с топовым оборудованием, он бы нанёс конкурентам гораздо более сокрушительный удар.
